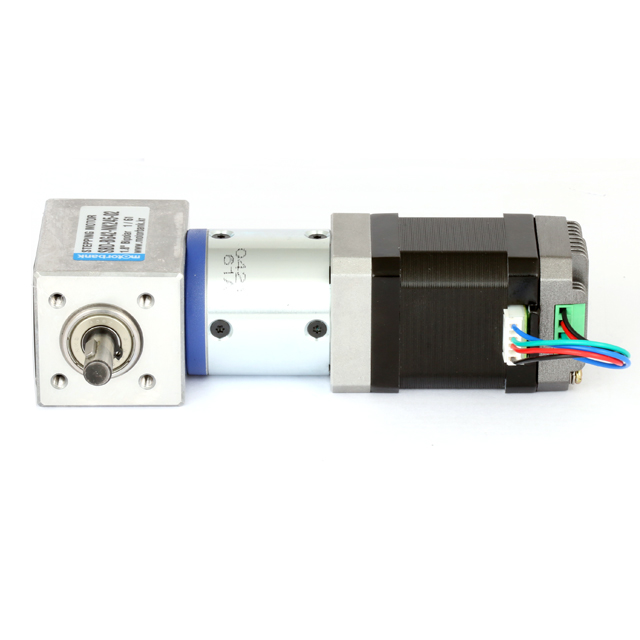

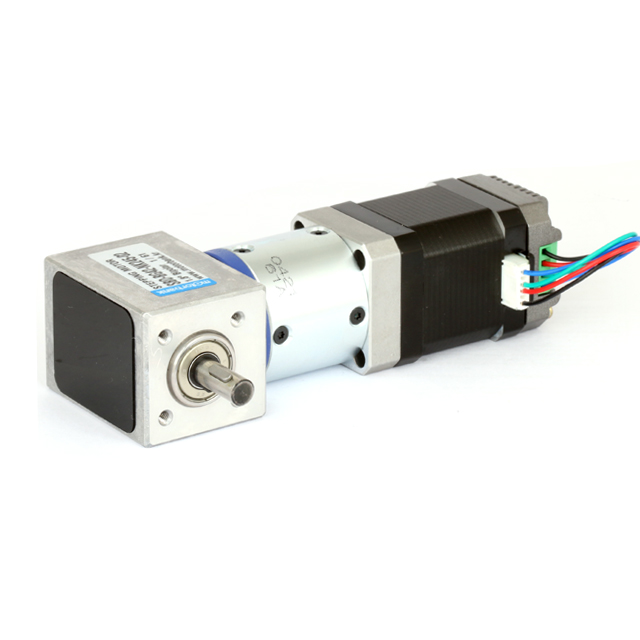

드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비
드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비 드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비 드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비 드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비 드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비 드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비

드라이버 일체형 42각 고성능 베벨감속기어 스테핑모터 SBD-BG42-NK245-01 로봇 아두이노 ICT FA장비

32분주 고성능 드라이버 일체형 42mm 고출력 장수명 올메탈기어 볼베어링 베벨기어 스테핑모터 로봇, 의료기, FA장비, 반도체

  • 판매가
    165,000
  • 브랜드
    모터뱅크
  • 제조사
    (주)로봇마트
  • 모델명
    SBD-BG42-NK245-01
  • 구매혜택

    할인 :

    적립 마일리지 :

  • 배송비
    0원 조건별배송
    금액별배송비
    0원 이상 ~ 70,000원 미만 2,500원
    70,000원 이상 ~ 0원

    배송비 계산 기준 : 판매가 + 옵션가 + 추가상품가 + 텍스트옵션가 - 상품할인가 - 상품쿠폰할인가

    지역별추가배송비
    지역별배송비
    전라남도 보성군 벌교읍 장도리 3,500원
    전라남도 진도군 의신면 모도리 3,500원
    전라남도 진도군 조도면 3,500원
    전라남도 완도군 청산면 3,500원
    전라남도 완도군 소안면 3,500원
    전라남도 완도군 생일면 3,500원
    전라남도 완도군 보길면 3,500원
    전라남도 완도군 노화읍 3,500원
    전라남도 완도군 고금면 3,500원
    전라남도 완도군 약산면 3,500원
    전라남도 완도군 금일읍 3,500원
    전라남도 완도군 금당면 3,500원
    전라남도 완도군 군외면 황진리 3,500원
    전라남도 완도군 군외면 영풍리 3,500원
    전라남도 완도군 군외면 불목리 3,500원
    전라남도 완도군 군외면 당인리 3,500원
    전라남도 영광군 낙월면 3,500원
    전라남도 여수시 화정면 하화리 3,500원
    전라남도 여수시 화정면 조발리 3,500원
    전라남도 여수시 화정면 제도리 3,500원
    전라남도 여수시 화정면 적금리 3,500원
    전라남도 여수시 화정면 월호리 3,500원
    전라남도 여수시 화정면 여자리 3,500원
    전라남도 여수시 화정면 상화리 3,500원
    전라남도 여수시 화정면 낭도리 3,500원
    전라남도 여수시 화정면 개도리 3,500원
    전라남도 여수시 삼산면 3,500원
    전라남도 여수시 묘도동 3,500원
    전라남도 여수시 경호동 3,500원
    전라남도 신안군 흑산면 3,500원
    전라남도 신안군 하의면 3,500원
    전라남도 신안군 팔금면 3,500원
    전라남도 신안군 증도면 병풍리 3,500원
    전라남도 신안군 장산면 3,500원
    전라남도 신안군 지도읍 선도리 3,500원
    전라남도 신안군 지도읍 어의리 3,500원
    전라남도 신안군 자은면 3,500원
    전라남도 신안군 임자면 3,500원
    전라남도 신안군 압해읍 매화리 3,500원
    전라남도 신안군 압해읍 고이리 3,500원
    전라남도 신안군 압해읍 가란리 3,500원
    전라남도 신안군 암태면 3,500원
    전라남도 신안군 안좌면 3,500원
    전라남도 신안군 신의면 3,500원
    전라남도 신안군 비금면 3,500원
    전라남도 신안군 도초면 3,500원
    전라남도 목포시 율도동 3,500원
    전라남도 목포시 달동 3,500원
    전라남도 고흥군 도화면 지죽리 3,500원
    전라남도 고흥군 도양읍 득량리 3,500원
    전라남도 고흥군 도양읍 봉암리 3,500원
    전라남도 고흥군 도양읍 시산리 3,500원
    전라남도 고흥군 봉래면 사양리 3,500원
    충청남도 태안군 근흥면 가의도리 3,500원
    충청남도 서산시 지곡면 중왕리 3,500원
    충청남도 보령시 오천면 효자도리 3,500원
    충청남도 보령시 오천면 호도리 3,500원
    충청남도 보령시 오천면 장고도리 3,500원
    충청남도 보령시 오천면 원산도리 3,500원
    충청남도 보령시 오천면 외연도리 3,500원
    충청남도 보령시 오천면 삽시도리 3,500원
    충청남도 보령시 오천면 녹도리 3,500원
    충청남도 보령시 오천면 고대도리 3,500원
    충청남도 당진시 신평면 매산리 3,500원
    충청남도 당진시 석문면 난지도리 3,500원
    경상북도 울릉군 울릉읍 3,500원
    경상북도 울릉군 서면 3,500원
    경상북도 울릉군 북면 3,500원
    제주특별자치도 서귀포시 3,500원
    제주특별자치도 제주시 추자면 3,500원
    제주특별자치도 제주시 우도면 3,500원
    제주특별자치도 제주시 3,500원
    경상남도 통영시 산양읍 곤리 3,500원
    경상남도 통영시 산양읍 연곡리 3,500원
    경상남도 통영시 산양읍 추도리 3,500원
    경상남도 통영시 산양읍 저림리 3,500원
    경상남도 통영시 한산면 3,500원
    경상남도 통영시 용남면 지도리 3,500원
    경상남도 통영시 용남면 어의리 3,500원
    경상남도 통영시 욕지면 3,500원
    경상남도 통영시 사량면 3,500원
    경상남도 사천시 신수동 3,500원
    경상남도 사천시 마도동 3,500원
    경상남도 거제시 둔덕면 술역리 3,500원
    경상남도 거제시 장목면 시방리 3,500원
    부산광역시 강서구 천성동 3,500원
    부산광역시 강서구 성북동 3,500원
    부산광역시 강서구 동선동 3,500원
    부산광역시 강서구 대항동 3,500원
    부산광역시 강서구 눌차동 3,500원
    전라북도 부안군 위도면 3,500원
    전라북도 군산시 옥도면 3,500원
    인천광역시 중구 무의동 3,500원
    인천광역시 옹진군 자월면 3,500원
    인천광역시 옹진군 연평면 3,500원
    인천광역시 옹진군 북도면 3,500원
    인천광역시 옹진군 백령면 3,500원
    인천광역시 옹진군 덕적면 3,500원
    인천광역시 옹진군 대청면 3,500원
    인천광역시 강화군 서도면 3,500원
    인천광역시 강화군 삼산면 3,500원
    인천광역시 강화군 교동면 3,500원
    주문시결제(선결제)
  • 상품코드
    1000009005
  • 원산지
    한국
  • 제품스펙
    고성능 드라이버 일체형 올메탈기어, 볼베어링 고출력 42파이-장수명 베벨기어 스텝모터
  • 부가세
    부가세 10% 포함가
  • 출시일
    2017-08-23
  • 상품재고
    8,999,991개
감속비
구동드라이버
1축 컨트롤러
아답터
42각 스텝모터 고정브라켓



















모델 : NK254-01AT(M42STH47-1684SC-S)


■ 메이커 : 영국 모션컨트롤프로덕츠(UK Motion Control Products)


■ 스텝모터 스펙


스텝각:1.8˚

구동방식:2상 4선 바이폴라

전압:24 V

전류:1.68 A

저항:1.65Ω

토크:5.5Kgf.cm(0.55 N.m)


스텝모터직경:42mm x 42mm

스텝모터길이(L):48mm

축외경:Ø5mm

축길이:22mm(0.5mm "D" Cut Shaft 22mm)




선길이 : 140mm


중량:appr. 365 g


RoHS Compliant



■ 결선도



흰색(Wht) : A

녹색(Grn) : /A

노랑(Yel) : B

빨강(Red) : /B



■ 적용 드라이버 & 컨트롤러

스테핑모터 드라이버 : MSD-224

스테핑모터 드라이버 : SBD-10

드라이버 컨트롤러 겸용 : SCD-10

드라이버 컨트롤러 겸용 : SBC-10
















■ Gear Specifications

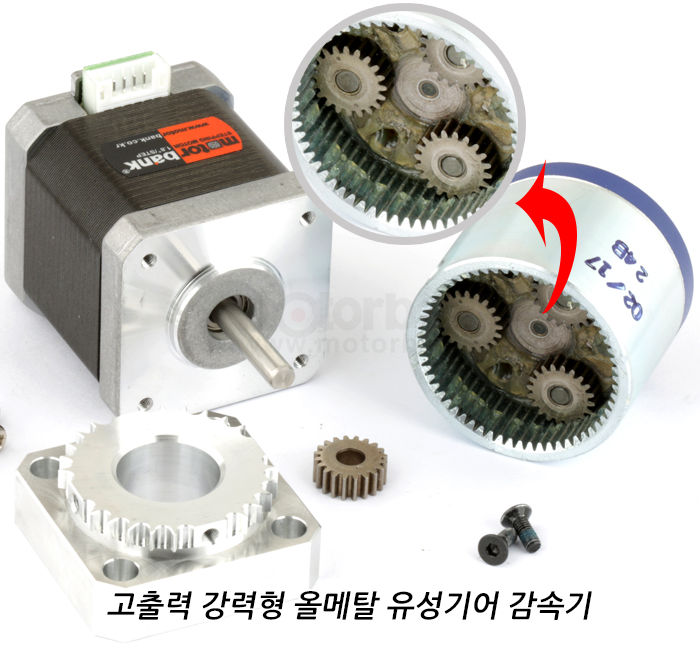

*All Metal Gears

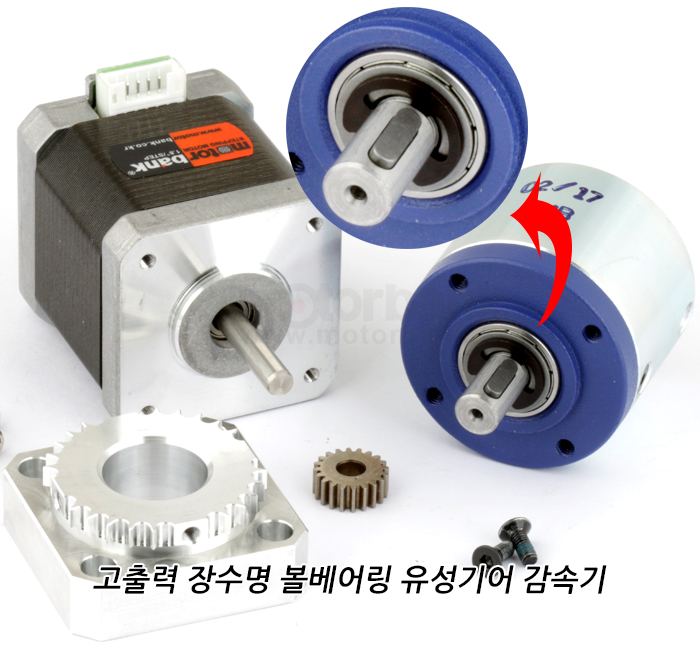

*Ball Bearings

*Capacitor + Varistor inside dc motor

*SCM435 Hardened Output Shaft



Right Angle Gearbox is a solution for your space limited problem.

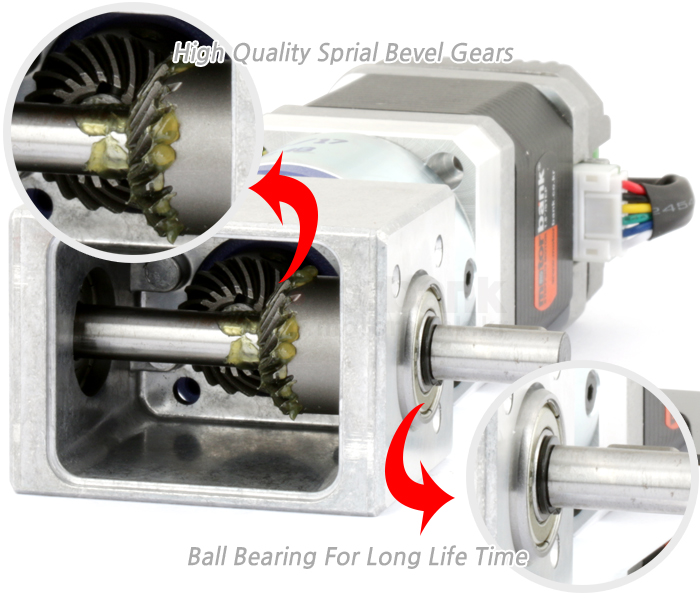

High Quality Sprial Bevel Gears produced by GLEASON hobbing machines.






■ Stepping motor Specifications

Motion Control Products UK


M42STH47-1684S


FRAME SIZE: NEMA 17|STEP ANGLE: 1.8°

M42STH47 Series

Accuracy Stepper Motor


Features and Benefits:

Signature Series Technology for ultimate smooth motion and high accuracy

Patented design

Up to 5.5Kg.cm (0.55 N-m) Holding Torque



Specifications:

Step Angle:1.8 Degree

Frame Size:NEMA 17

Body Length (mm):48

Current (AMP):1.68

Holding Torque (N-m):0.55

Resistance:1.65Ω

Max Optimal Speed (RPS):6

Rotor Inertia (g.cm):68

Number of leads:4

Connection:Bipolar

Weight (g):365

Branding:SmoothStep Accuracy Stepper





■ Application :

Robot, ICT, Aruino

FA Equipments

Vision System

Automation & Packaging

Medical

Printing and Engraving

Security & Surveillance Systems

Semiconductor

Solar & Green Technology






















드라이버 일체형 스테핑모터 드라이버 SBD-10과 컨트롤러 SCD-10


※ 주의 :

고성능 스텝모터 NK245-01AT에 부착형 드라이버 SBD-10과

컨트롤러 SCD-10을 뒷면에 부착하여 일체형으로 사용할 경우,

스텝모터의 뒤쪽 스크류 볼트 두개를 풀어서 앞쪽 방향으로

조립하여 사용합니다.



이때 쇠가루등의 불순물이 로터(회전자)에 묻어 들어가지 않도록

각별한 주의를 하여야 합니다. 그렇지 않으면 고장의 원인이

될 수 있으니 주의하시기 바랍니다.


































※ 구입전 유의사항

* 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여

오랜 기간 수십가지 항목의 성능과 적합성을 테스트한 후에 결정하고, 만족하면, 수백, 수천

또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.


전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나,

주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우, 이미 사용한 제품을

고객의 단순 변심으로 교환, 반품, A/S 불가합니다.


그런데 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나

초보자는 구입 먼저하고 원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을

요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을 구제 받을 길이 없어,

잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,

환불을 요구하지 안는다면 구입하셔도 됩니다.



단, 매장에 방문하여 사용 방법과 구동을 확인하여, 이상유무를 확인하고 반품 의사가 없는

경우에는 판매할 수 있습니다.*

























모터뱅크의 엄격한 품질관리 qc시스템을 한눈에!



  배송안내
  1. 총 결제 금액 7만원 이상 구매 시 무료배송, 7만원 미만일 경우 배송비 2,500원이 추가됩니다.
  2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
  3. 주문 제작, 조립제품의 경우 7일~2주 정도 소요될 수 있습니다.
  4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.

  교환, 반품이 불가한 경우
  1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
  2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
  3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다.
  4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
  5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.

  유의사항
  1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
  2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
  3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.

  구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
  본 제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십 개의 샘플들을 구입하여 오랜 기간 수십 가지 항목의 성능과 적합성을
  테스트한 후에 결정하고, 만족하면, 수백, 수천 또는 수만 개씩 구입하는 전문지식이 필요한 제품입니다.

  전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나, 주문한 제품과 다른 제품인 경우를 제외하고,
  제품의 하자가 없을 경우, 이미 사용한 제품을 고객의 단순 변심으로 교환, 반품, A/S 불가합니다.

  그런데 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나 초보자는 구입 먼저 하고 원하는 성능과
  기대에 부합하지 않으면, 무조건 반품이나 교환을 요구하여 이로 인한 손실로 택배비, 결제수수료, 포장비등의 비용을 구제받을 길이 없어,
  잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환, 환불을 요구하지 않는다면 구입하셔도 됩니다.
