[BLDC모터 드라이버] MD2K 2KW 급 BLDC모터 드라이버
  • [BLDC모터 드라이버] MD2K 2KW 급 BLDC모터 드라이버

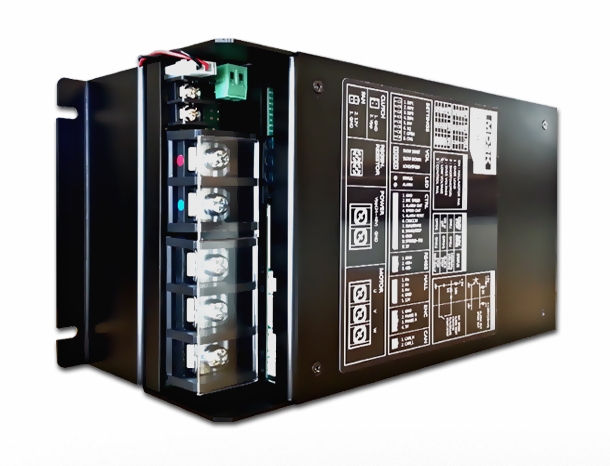

[BLDC모터 드라이버] MD2K 2KW 급 BLDC모터 드라이버

2KW 급 BLDC모터 드라이버, 사이즈: 300X157X100, 전압: DC 24V~48V, 정격전류: 100A
공유
판매가
594,000원
브랜드
motorbank
제조사
(주)로봇마트
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000006605
원산지
대한민국
제품 스펙
정형파용 BLDC모터 드라이버 MD2K
부가세
부가세 10% 포함가
출시일
2015-02-24
RPM
극
구매안내









 특장점




           -Brushless motor, 4-Q(Quadrant) PWM servo controller(with encoder)


           -RS485, 0~5V Analog, or Pulse(RC radio) command modes


           -CAN bus interface up to 1Mbit/s


           -단일 전원에 의한 동작


           -내부가변볼륨 및 통신에 의한 최대전류 값 설정


           -홀센서를 사용한 정밀한 속도 및 위치제어


           -7단계까지의 다단계 입력


           -엔코더 장착에 의한 서보드라이빙


           -SMPS등의 전원장치를 사용하는 경우에 회생제동저항의 장착 가능


           -입력의 curvefitting(저속구간 및 고속구간의 2구간을 설정하고 각각의 기울기를 별도설정)


           -Open loop or closed loop speed control operation


           -Closed loop position control with communication command or MDUI(option)


           -제어위치와 구동시간의 저장(Log data)


           -모터의 움직임이 없고 일정이상의 출력이 감지되면 스톨알람 발생


           -모터의 상단락, 과전압, 저전압, 과온도 방지기능


           -제어기 상태에 따른 알람LED의 점멸 회수 차별화


           -통신프로그램(MDUI)에 의한 내부 파라미터의 변경 및 원격제어







입, 출력




항 목

내 용

비 고

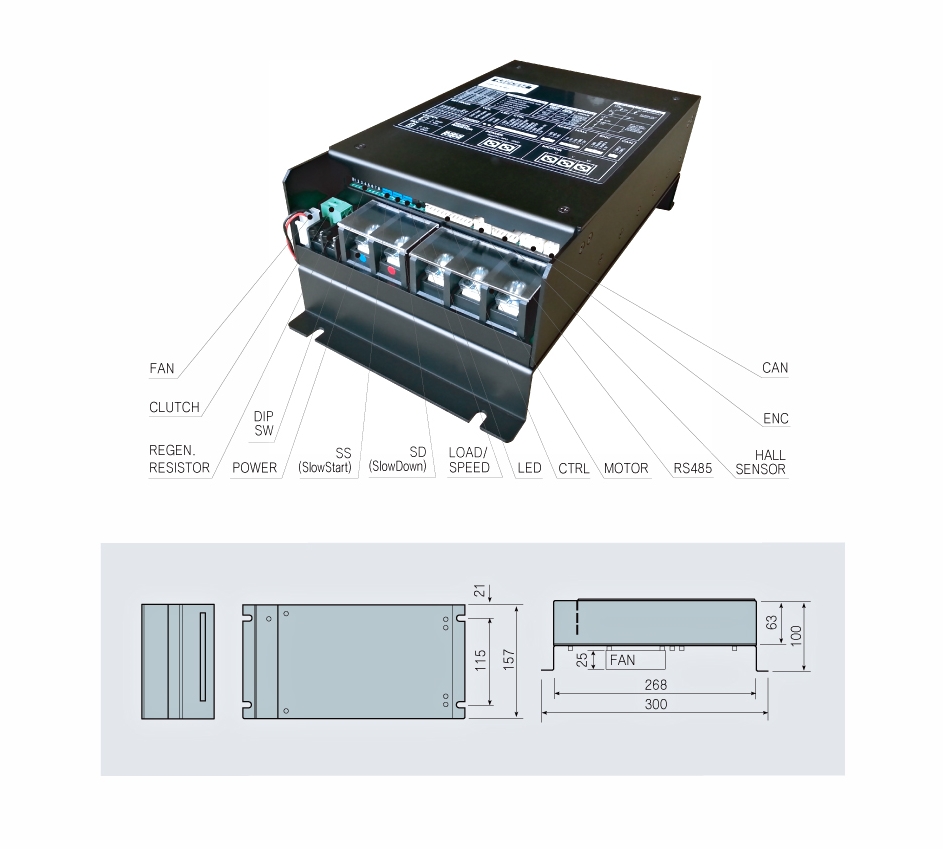

외형 사이즈/ 무게

가로x세로x 높이(300x157x100)/ 2kg



제어기 입/출력

DC24~48V(±10%), 정격전류 100A



제어

입력신호 타입 : Pull-up, 출력신호타입 : Open-collector

속도제어범위 및 변동률 : 50~5,000rpm,  ±1% 이하

PLC 연계 제어 가능

통신

RS485 1ch,  Baudrate : 19,200bps, CAN 1ch, 50kbps

PLC 연계 제어 가능






통신구동과 제어기 I/O



통신으로 제어기를 구동하는 경우, CTRL커넥터의 6번 DIR(CW/CCW) 및 8번 START/STOP신호는 리미트 스위치 역할을 합니다. 즉, 이 신호선이 GND와 연결이 돼 있어야  지령 방향의 구동이 가능합니다





  START/STOP 과 RUN/BRAKE 신호상태에 의한 모터 구동 조건


START/STOP

RUN/BRAKE

운전상태

ON(L)

ON(L)

정상운전

ON(L)

OFF(H)

즉각적인 정지

OFF(H)

ON(L)

모터 및 부하의 관성에 의한 자연적인 정지







입력신호  및  출력신호의 형태








모터 및 기타 커넥터 사양




커넥터이름

핀

명명

내 용

비고(외부하니스)

HALL

MOLEX,5267-05

1~3

Hu,Hv, Hw

홀센서 신호입력

MOLEX, 5264-05

4,5

GND, 12V

홀센서 전원

MOTOR

BR2100-3P(비룡)

1~3

U,V,W

모터 동력선

AWG4 이상의 Spec. 사용할 것

AWG4~3,

100A이상

PWR

BR2100-2P

1

GND

Ground

2

V+

24~72V(±10%)

RS485

연호전자

SMAW250-03

1

GND

RS485

SMH250-03

2

485+

3

485-

ENC

SMAW250-05

1~5

GND,B,A,5V,Z

엔코더 입력 커넥터

(PHASE_A, PHASE_B, PHASE_Z)

SMH250-05

COM2

RJ45

(HA-108-NENL)

(T568B connection)

1

Gnd

Ground(whie & orange)

2

5V

DC5V for MDTS (orange)

3

RxD

TTL232 RxD signal (white & green)

4

TxD

TTL232 TxDsignal(blue)

5

485+

RS485+ signal (whie & blue)

6

485-

RS485- signal (green)

7

CAN_H

CAN HIGH (whie & dark red)

8

CAN_L

CAN LOW (dark red)

CAN

SMAW250-04

1

2

CAN_H

CAN_L

CAN(Extended data frame used)

SMH250-02

PWR_SWITCH

MOLEX, 5267-02

1,2

제어전원연결

1번과 2번이 연결이 되어야 제어전원이 공급되고 제어기가 구동됩니다.

MOLEX, 5264-02

CLUTCH

BR508LH-02

1,2

GND,Vp

모터에 취부 된 전자클러치의 동작

모터 구동 시작에 ON, 모터 정지 후 OFF

Supply voltage

REGEN. RESISTOR

BR1000-2P

외부 회생제동저항 연결용, 납산 밧데리 사용시 불필요

(관성이 큰 회생제동에 사용)

0.5~1Ω, 100W이상의 저항을 사용

회생제동저항

CTRL

MOLEX, 5267-11

입, 출력 제어 신호선

상세내용은 CTRL커넥터 사양 참조

MOLEX, 5264-11











CTRL 커넥터 사양(Molex, 5267-12)


신호선은 내부적으로 Pull-up상태이며, L(GND)인 경우, 즉 신호선을 GND와 결합하거나, 또는 전위레벨이

GND레벨이 되는 경우이고, NC(GND와 연결이 끊어짐)인 경우에는  OFF이 됩니다.


번호

신호.설명

방향.Color

내 용

1

GND

Black

Ground

2

INT_SPEED

속도입력

선택

IN

Green

ON : 내부볼륨(LOAD/SPEED)를 사용하여 속도를 설정합니다.

OFF : 속도는 외부볼륨을 사용하며 LOAD/SPEED신호는 모터의 최대 전류치를 제한합니다.

3

ALARM

알람출력

OUT

Purple

제어기의 알람신호, 과부하 등으로 경고일 때 신호선은 OFF(High level)이 되고 알람LED는 점등합니다.

정상운전상태에서는 신호선은 ON(Low level)이며, LED는 소등됩니다.

알람 신호를 반대로 구동할 경우에는  통신으로 셋팅합니다.

4

SPEED_

OUT

속도펄스

출력

OUT

Orange

BLDC모터회전에 따른 펄스 출력

모터 1회전당 출력 펄스의 수는 모터의 극수에 따라서 다릅니다

10극 모터인 경우에만 극수의 3배, 출력펄스의 폭은 약0.3ms

10극 이외의 모터출력 펄스의 수는 극수의 1.5배의 펄스 출력.

예)4극 : 6ppr, 8극:12ppr, 10극:30ppr, 12극:18ppr.

5

ALARM_

RESET

알람리셋

IN

Grey

과부하로 제어기가 정지한 경우, 알람 원인을 제거한 후, 강제적으로 RESTART시키는 경우에 사용됩니다.

이 신호가 ON 에서 OFF상태의 변화가 감지되고 START/STOP신호가 OFF이거나, 속도입력신호가  Zero(0)인 경우에 알람 리셋 됩니다.

6

DIR

방향입력

IN

Brown

모터의 속도방향을 결정합니다. 모터의 축 방향에서 보는 경우, 이 신호선이 GND와 연결되면 CW, 그 외는 CCW방향 회전.

DIP 스위치의 8번 핀 CHG가 ON인 경우, DIR신호 ON에서 모터는 CW의 방향으로 진행됩니다.

통신으로 제어하는 경우에, CW(-)방향의 구동시에 GND와 단락이 되있어야  동작합니다(리미트 스위치입력으로 사용)

7

RUN/

BRAKE

브레이크

IN

White

ON(L)이 되면 모터가 기동합니다. 모터 기동 중에 OFF으로 하면 즉각 정지됩니다, 신호선이 OFF인 상태에서는 모터가 기동되지 않습니다.

8

START/

STOP

운전가능/

해제

IN

Mag-

enta

ON:모터의 회전준비가 된 상태. 모터 기동 중에 OF으로 하면 자연적으로 멈춥니다. DIP 스위치의 8번 핀 CHG가 ON인 경우, START/STOP신호가 ON에서 모터는 CCW 방향으로 진행됩니다.

통신으로 제어하는 경우에, CCW(+)방향의 구동시에 GND와 단락이 되어 있어야  동작합니다.(리미트 스위치입력으로 사용)

9

GND

Blue

Ground

10

SPEED_IN

속도입력

IN

Yellow

속도설정용 직류 전원입력입니다. 범위는 0~5V이고 이 구간에서 모터의 전속도 범위로 비례적으로 제어됩니다.

11

5V

OUT

Red

공급 직류전원(DC5V), 외부에서 이 전원을 공급받아 속도 입력을 위한 가변저항의 전원입력으로 사용하며 그 외는 사용을 금합니다.




















































































모터를 기동하려면 RUN/BRAKE를 ON  및 START/STOP 을 ON으로 하고 원하는 속도방향을 DIR(CW/CCW)에 설정하고 속도입력을 SPEED_IN으로 공급(가변저항 또는 직접 전압입력)합니다.

모터의 기동 중에 RUN/BRAKE를 OFF하면 모터는 즉각 정지하고 RUN/BRAKE신호가 ON인 경우에 START/STOP을 OFF하면, 모터는 자연 정지합니다.






DIP 스위치사양




DIP이름

핀번호

명명(표기)

내 용

비 고

8Pin dip

Switch,

DIP_SW

1~4

DIP1~4

제어기가 구동할 모터 및 최대회전수의 선택

아래의 표 참조

5

INV

모터의 속도신호가 반대로 나오는 경우에 제어기의 폭주를 방지키 위해 속도신호의 방향을 바꿔줍니다.



6

1Q

정형파(Sine wave) 제어를 기본으로 하나, 이 스위치가 ON인 경우에는 구형파 제어를 합니다.

정형파(4-Q)

구형파(1-Q)

7

OPEN

모터를 Open-loop로 제어합니다.

사용자가 설정한 가변저항 값에 비례하여 출력합니다.

Open-loop,

Closed-loop

8

CHG

ON인 경우에는 CTRL커넥터의 방향설정용 DIR신호가 CW신호로 START/STOP 신호가 CCW신호로 동작.

Lift등의 상하 혹은 좌,우 기구의  리미트 스위치와 연동하여  안전상 사용하는 경우 적용

모터의 상태

CW(DIR)

CCW(START/STOP)

Stop

OFF

OFF

CW회전

ON

OFF

CCW 회전

OFF

ON

Brake

ON

ON

모터의 극수 (DIP1, DIP2)

최고 속도(DIP3, DIP4)

NO

DIP1

DIP 2

극수

Pulse/rev

Min. rpm

NO

DIP 3

DIP 4

rpm

0

OFF

OFF

4

6

50

0

OFF

OFF

1800

1

ON

OFF

8

12

50

1

ON

OFF

2000

2

OFF

ON

10

30

50

2

OFF

ON

3000

3

ON

ON

12

18

50

3

ON

ON

5000












LED


명명

Color

점멸회수, 알람

내 용(하부 그림 참조)

ALARM

RED

0, 홀센서 이상

모터 홀센서 신호 이상 또는 모터회전속도신호가 역방향(INV)

1, 과부하

시스템 과부하인 경우 1초 주기 점멸

2, 출력의 단락(숏트)

모터 상단락 또는 정격전류의 30%를 넘는 급격한 전류의 감지

3, 과전압

사양전압범위의 상한선을 초과하는 경우

4, 저전압

사양전압범위의 하한선 아래의 값이 감지되는 경우

5, 속도제어실패

기준속도의 15%이상의 오차발생이 5초 이상 유지되는 경우

6, 과온도

65 ℃ 이상에서 발생

STATUS

GREEN

1, 정상상태

정상동작 상태에서 1초 주기로 점멸


점멸 패턴(2, Short circuit인경우의 예시)






SPEED출력(SPEED_OUT)


10극  모터의 SPEED출력 신호형태

Motor 출력 축 1회전당 30Pulse의  Pulse신호를 출력합니다.

10극 이외의 모터에서는 회전당 모터 극수의 1.5배에 해당하는 Pulse가 토글 형식으로 출력됩니다.







내부 가변저항


내부 속도제어/전류제한(LOAD/SPEED)

CTRL커넥터의 2번 핀, INT_SPEED를 ON으로 한 경우에, 모터의 속도는 내부 저항, LOAD/SPEED로 제어되며 최소값에서 최대값까지의 전압출력에 비례하여 속도가 제어됩니다.





반대로  INT_SPEED핀이 OFF인 경우에는,  모터에 작용하는 최대전류를 제한합니다.

이 경우 모터의 전류 제한치는 가변저항의 시계방향에 비례하여 최대 허용전류가 커집니다.



가, 감속 속도 지정 : SS(SlowStart), SD(SlowDown)

모터의 가속 및 감속도의 기울기(SLOPE)를 결정합니다.

SS 혹은 SD가변저항이 최고 값인 경우는 모터가 정지상태에서 최대속도까지, 혹은 최고속도에서 최저속도까지의 도달시간이 약15초 이고

1눈금 이하의 최저 값으로 셋팅 된 경우에는  약 0.1초 안에 최대입력속도변화가 가능합니다.  급 가, 감속 운전이 필요한 경우에는 SS, 와 SD저항눈금을 1이하로 설정합니다.








입력의 종류(Command,  CTRL pin no. 10)


입력모드는 통신에 의해 변경되지만 RC서보 입력의 경우는 자체적으로 감지하여 동작합니다.


모드

입력타입/

입력 커넥터

범위

기타

(범위 및 입력포트)

그림

입력

속도

중간 값

0

아날로그 or PWM/

CTRL

0~5V

Duty cycle

0~max.

2.5V or

50% duty

Default setting

More than 5khz

SPEED_IN

1

조이스틱/

CTRL

0~5V

-max.~

+max.

2.5V

deadzone:2~3V

(±10%)

SPEED_IN

2

펄스/

PULSE_IN

2~500

kpps

0~max.



PULSE_IN



3

RC(무선조정기)

입력 (>250Hz)/

PULSE_IN

1.05~

1.95ms

min-center-max

1.5ms

deadzone:

1.4~1.6ms

Auto detection

PULSE_IN

4

-











5

STEP/CTRL

7steps

0~7 steps input

-

INT_SPEED:D0

RUN/BRAKE:D1

START/STOP:D2

하기설명참조

6

RF3KEY/CTRL

CW, CCW,

STOP

Analog input

0~max.

2.5V or

50% duty

START/STOP:CCW

DIR :CW

RUN/BRAKE:STOP



​



배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.


교환 및 반품안내

- 상품 스티커제거 또는 전압인가, 샤프트 물림으로 상품 가치 훼손 시에는 상품수령후 7일 이내라도 교환 및 반품이 불가능합니다.

- 저단가 상품, 일부 특가 상품은 고객 변심에 의한 교환, 반품은 고객께서 초기,왕복배송비를 부담하셔야 합니다(제품의 하자,배송오류는 제외)

- 일부 상품은 원자재값 상승, 부품가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.

※ 저희 취급품들은 모두 산업용 부품으로 자동화 라인에서 로봇에 의해 생산되며, 생산과 동시에 품질체크를 합니다. 생산 완료 후에는 QC룸, 에이징 테스트, 모든 테스트에서

통과한 제품이고, 쇼핑몰 판매 특성 상 제품 출하 전 다시 한번 전수 검사를 합니다.

제품은 CJ대한통운에 위탁하며, 제품 배송 중 발생한 파손은 처리가 가능하오나 그외 사용 중 파손, 전원을 바꿔 인가해 드라이버 훼손으로 인한 불량, 제품 테스트 중 발생한 불량은

저희가 책임지지 않습니다. 또한 반품,교환 불가합니다.

- 특조 제품, 조립제품 등은 인수 후에는 교환/반품기간내라도 교환 및 반품이 불가능 합니다.

- 교환/환불 불가라고 표시된 제품은 인수 후에는 교환/반품기간내라도 교환 및 반품이 불가능 합니다.

- 단순변심에 의한 반품,교환으로 다시 저희에게 보내주실 경우, 받으신 상태 그대로 포장하여 보내주시기 바랍니다. 포장상태 불량으로 운송 중 제품이 훼손된 경우

교환 및 반품이 불가능 합니다.

- 일부 특가 상품의 경우, 인수 후에는 제품 하자나 오배송의 경우를 제외한 고객님의 단순변심에 의한 교환, 반품이 불가능할 수 있사오니, 각 상품의 상품상세정보를 꼭 참조하십시오.

환불안내

- 상품 청약철회 가능기간은 상품 수령일로 부터 7일 이내 입니다.

※ 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여 오랜 기간 수십가지 항목의 성능과 적합성을　

테스트한 후에 결정하고, 만족하면, 수백, 수천또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.

전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나, 주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우,

이미 사용한 제품을 고객의 단순 변심으로 교환, 반품, A/S 불가합니다.



또한, 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나 초보자는 구입 먼저하고

원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을 요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을

구제 받을 길이 없어, 잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,환불을

요구하지 안는다면 구입하셔도 됩니다.

AS안내

- 책임 제한 고지

일반적으로 제조사/판매사는 2차 피해(기구 손상 등)에 대한 법적 책임을 지지 않음을 설명합니다.

“당사의 제품을 사양 범위를 벗어나 사용함으로 인해 발생한 간접적 손해(기기 손상, 시스템 장애 등)에 대해서는 보상 책임이 없음을 구매 약관 및 계약서에 명시하고 있습니다.”


- 소비자분쟁해결 기준(공정거래위원회 고시)에 따라 피해를 보상받을 수 있습니다.

- A/S는 판매자에게 문의하시기 바랍니다.

※ 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여 오랜 기간 수십가지 항목의 성능과 적합성을　

테스트한 후에 결정하고, 만족하면, 수백, 수천또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.

전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나, 주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우,

이미 사용한 제품을 고객의 단순 변심으로 교환, 반품, A/S 불가합니다.



또한, 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나 초보자는 구입 먼저하고

원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을 요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을

구제 받을 길이 없어, 잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,환불을

요구하지 안는다면 구입하셔도 됩니다.



※ 전압, 토크,속도,전류,파워,샤프트 도면은 원하시는 스펙에 맞게 바뀔 수 있습니다. 대량구매시 전화문의 바랍니다.

YOU MAY ALSO LIKE 함께 구매하면 좋을 관련상품 모음

이미지 확대보기[BLDC모터 드라이버] MD2K 2KW 급 BLDC모터 드라이버

[BLDC모터 드라이버] MD2K 2KW 급 BLDC모터 드라이버
  • [BLDC모터 드라이버] MD2K 2KW 급 BLDC모터 드라이버
닫기

비밀번호 인증

글 작성시 설정한 비밀번호를 입력해 주세요.

닫기

장바구니 담기

상품이 장바구니에 담겼습니다.
바로 확인하시겠습니까?

찜 리스트 담기

상품이 찜 리스트에 담겼습니다.
바로 확인하시겠습니까?
