BLDC모터 드라이버 BLD-400R4 RS485통신규격 500W
  • BLDC모터 드라이버 BLD-400R4 RS485통신규격 500W

BLDC모터 드라이버 BLD-400R4 RS485통신규격 500W

MS-60 서보모터 전용드라이버
공유
정가
209,000원
판매가
168,400원
제조사
자사
모델명
BLD-400R4
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000014408
출시일
2021-09-13
엔코더
구매안내

구매 전 필독 — 통신·결선 자주 묻는 질문

Q. RS-485 통신이 안 됩니다. 무엇을 확인하나요? (가장 많은 문의)
순서대로 세 가지를 확인하세요:
① 통신속도는 19200bps입니다 (최대 19200). 일반적인 9600으로 접속하면 응답이 없습니다. 설정: 19200, No Parity, 8 Data bits, 1 Stop bit.
② 시중 USB-485 컨버터 단독으로는 통신되지 않습니다. 통신부 구동을 위해 통신단자 10번 핀(5V)과 6번 핀(COM)에 DC 5V를 별도 공급해야 합니다. 함께 제공되는 전용 485 케이블에는 이 5V 공급이 포함되어 있어 바로 통신됩니다 — 보유하신 컨버터(MOXA 등)를 쓰실 경우에만 5V 결선을 추가하세요.
③ 그래도 안 되면 485 A/B 두 선을 바꿔 연결해 보고, 여러 대 연결 시 GND 공통 여부를 확인하세요.
Q. 통신·출력 단자(10핀) 정의를 알려주세요.
핀 기호 기능
2 / 3485A / 485BRS-485 통신 (드라이버 내장 절연 전원)
5V_in아날로그 전압 입력 (속도 지령)
6COM출력 신호 공통 및 통신 공통
7WR알람 출력 (알람 시 Low)
8GND아날로그 입력 공통
9ZO엔코더 원점 신호 출력 (원점 도달 시 Low)
105V_OUT+5V 출력(최대 100mA) — 포텐셔미터 연결: 5V_OUT/GND/V_in
Q. 모터 신호 파트 커넥터가 9핀인데 정상인가요?
네, 9핀이 정상입니다. 실제 사용하는 핀은 4개 — 1번(485A), 2번(485B), 3번(GND), 5번(5V) — 이고 나머지는 NC(미사용)입니다. 본 드라이버는 RS-485 방식 엔코더를 사용하므로 신호선이 이 4개로 충분합니다.
Q. 동작 모드는 어떻게 설정하나요? (DIP 스위치)
SW1 SW2 동작 모드 제어 방식
OFFOFF위치 모드펄스 + 방향
OFFON위치 모드AB 펄스·정사각형 펄스·엔코더 추종
ONOFF속도 모드PWM 듀티비
ONON속도 모드4~20mA 전류 또는 0.6~3V 전압
Q. 빨간 LED가 깜빡입니다. 무슨 알람인가요?
전원 인가 직후 레드·그린 동시 1회 점등은 정상(LED 자가 점검)이며, 이후 그린 점등·레드 소등이 정상 상태입니다. 레드 점멸 패턴(긴 점멸 1회 + 짧은 점멸 횟수)으로 원인을 구분합니다:
· 짧은 점멸 2회 = 과전류 · 3회 = 저전압(전원 20V 미만 — 전압 회복 시 재동작) · 4회 = 스톨(구속)·과부하 · 5회 = 과전압(입력 과전압 또는 감속 시 회생 전압 상승)
알람 발생 시 EN(Enable) 신호 차단으로 알람을 해제할 수 있습니다.
Q. 전자기어와 펄스 수는 어떻게 계산하나요?
엔코더는 1회전 32,768펄스이며, 전자기어는 32768 : (원하는 1회전당 펄스 수)로 설정합니다. 기본 설정은 32768:8192(=4:1, 1회전 = 8,192펄스)입니다. 예: 1회전 3,200펄스가 필요하면 32768:3200 → 약분해 256:25. 비율은 가능한 한 약분해 설정하세요(분자가 지나치게 크면 추종 성능 저하).
지령 펄스 주파수 = (목표 RPM ÷ 60) × 1회전당 펄스 수. 예: 1000RPM × 8192펄스 → 약 136.5kHz. 사용하시는 상위 컨트롤러의 최대 펄스 출력 주파수가 이 값을 감당하는지 확인하세요.
Q. 펄스·방향 신호 결선 시 주의사항은?
전원은 DC 24~48V를 권장합니다(20V 미만 시 저전압 알람). 제어 신호는 5V 기준이며 12V/24V 신호를 쓸 경우 직렬 저항을 삽입해야 합니다. 방향(DIR) 신호는 펄스보다 최소 5μs 먼저 인가하고, 펄스 폭은 1.2μs 이상을 권장합니다. Enable을 사용하지 않으면 EN 단자는 미접속으로 두면 됩니다. 노이즈가 많은 환경에서는 라인 드라이버 방식 출력을 권장합니다.
Q. RS-485로 속도·위치를 직접 제어하거나, 전류 제한을 걸 수 있나요?
통신을 통한 파라미터 설정·운전 제어를 지원하며, 구현 방법은 구성에 따라 다릅니다. 사용하실 상위 장치(PLC/PC/MCU)와 구현하려는 동작을 상품문의에 남겨 주세요 — 해당 구성에 맞는 제어 절차와 자료를 안내해 드립니다.
작성: MotorBank 기술팀 · 실제 고객 문의와 기술 문서 검증을 바탕으로 작성 · 최종 업데이트: 2026-08-14

테스트 통합 프로그램






사용설명서 바로가기

BLD-400R4 프로그램 다운로드 클릭

 BLD-400R4 date sheet 다운로드 클릭










배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.

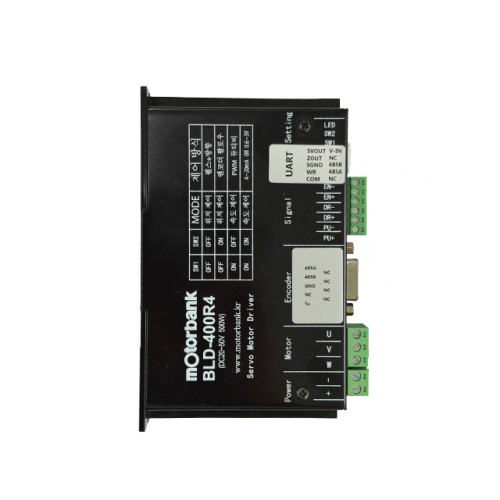

이미지 확대보기BLDC모터 드라이버 BLD-400R4 RS485통신규격 500W
