BL2232-2418 슬롯리스 BLDC모터 Ø22 DC24V 18000rpm 핸드피스 의료기기용
  • BL2232-2418 슬롯리스 BLDC모터 Ø22 DC24V 18000rpm 핸드피스 의료기기용

BL2232-2418 슬롯리스 BLDC모터 Ø22 DC24V 18000rpm 핸드피스 의료기기용

Ø22×32mm 슬롯리스 홀센서 BLDC모터 BL2232-2418. DC24V, 무부하 18000rpm, 정격 16288rpm·7.08mN·m·11.25W. 코깅토크가 없는 슬롯리스 구조로 저진동·저소음 고속회전을 구현하여 핸드피스, 의료·미용기기, 분석장비, 소형 원심펌프 등 정밀 구동부에 적합합니다. 토크상수·단자저항 등 설계 데이터를 공개하며, 샤프트·리드선·커넥터 커스텀 및 양산 공급에 대응합니다.
공유
판매가
133,000원
자체상품코드
141007
제조사
(주)로봇마트
모델명
BL2232-2418
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000034701
원산지
모터뱅크
부가세
부가세 10% 포함가
출시일
2014-08-07
BL2232-2418 슬롯리스 BLDC모터 Ø22 DC24V 18000rpm 핸드피스 의료기기용
0원
총 상품금액
총 할인금액
총 합계금액
구매안내

BL2232-2418은 Ø22×32mm 슬롯리스 홀센서 BLDC모터입니다. DC24V에서 무부하 18000rpm, 정격 16288rpm·7.08mN·m·11.25W로 운전하는 고속·저진동 정밀 구동용 모터로, 코깅토크가 없는 슬롯리스 구조 덕분에 저속부터 고속까지 회전이 매끄럽고 소음·진동이 적습니다. 의료기기·미용기기·핸드피스·분석장비 등 회전 품질이 제품 경쟁력이 되는 장비의 설계 채택(design-in)을 위해 정격점·최대효율점·최대출력점의 실측 데이터와 모터 상수를 아래에 모두 공개합니다.
16288rpm
정격속도
무부하 18000rpm
연속 사용 기준값
7.08mN·m
정격토크
정격출력 11.25W
정격전류 0.73A
Ø22mm
외경 × 길이 32mm
슬롯리스 구조
롱샤프트 타입
성능 데이터 — 운전점별 실측값
장비 설계 시 필요한 운전점을 그대로 확인하실 수 있도록 정격점·최대효율점·최대출력점의 시험 데이터를 공개합니다.
구분 속도 토크 전류 입력 출력 효율
무부하 18000rpm 0 0.15A - - -
정격점 ★ 16288rpm 7.08mN·m 0.73A 17.45W 11.25W 64.5%
최대효율점 16048rpm 7.52mN·m 0.76A 18.34W 11.85W 64.6%
최대출력점 9000rpm 22.90mN·m 2.02A 48.55W 21.81W 44.9%
스톨(정지) 0 45.80mN·m 3.80A - - -
★ 연속 운전 설계는 정격점 기준으로 하시기 바랍니다. 최대출력점·스톨은 순간 부하 대응용 참고값이며 연속 사용점이 아닙니다.

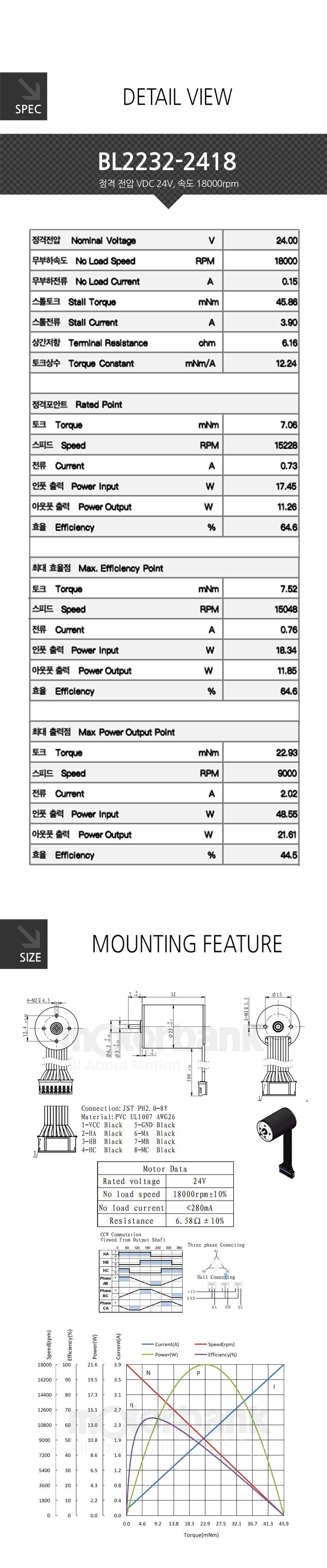

모터 상수 · 기본 사양
모델명 BL2232-2418
모터 타입 3상 슬롯리스 BLDC / 홀센서 장착
치수 Ø22mm × 길이 32mm / 롱샤프트
정격전압 DC24.00V
토크상수 (Kt) 12.24mN·m/A (0.01224N·m/A)
단자저항 6.16Ω
토크 환산 참고 정격 7.08mN·m ≈ 0.072kgf·cm / 스톨 45.80mN·m ≈ 0.467kgf·cm
토크상수와 단자저항이 공개되어 있어 구동전류 설계, 드라이버 전류 리밋 설정, 발열 계산을 데이터시트 없이 이 페이지에서 바로 진행하실 수 있습니다. 2D·3D 외형 도면은 페이지 상단의 도면 다운로드에서 받으실 수 있습니다.
슬롯리스 구조 — 회전 품질이 곧 제품 품질인 장비를 위해
코깅토크 제로
슬롯리스 구조는 철심 슬롯이 없어 자석과 철심 사이의 걸림(코깅)이 원리적으로 발생하지 않습니다. 저속에서도 뚝뚝 끊기는 느낌 없이 매끄럽게 회전하며, 속도 리플이 작아 정밀 회전 제어에 유리합니다.
저진동 · 저소음 고속회전
코깅이 없고 철손이 작아 18000rpm급 고속에서도 진동·소음이 적습니다. 손에 쥐는 핸드피스류, 환자 곁에서 작동하는 의료기기처럼 사용자가 진동과 소음을 직접 체감하는 장비에서 차이가 분명합니다.
적용 분야
의료 · 미용 치과·피부미용 핸드피스, 의료용 소형 구동부, 휴대형 시술기기 — 저진동·저소음이 사용감을 좌우하는 분야
분석 · 실험 소형 원심분리, 교반, 광학계 회전부, 분석장비 내장 구동 — 속도 안정성과 회전 품질이 데이터 품질로 이어지는 분야
소형 유체 · 팬 마이크로 원심펌프, 고속 소형 팬·블로워 — Ø22 사이즈로 기기 내부 공간에 내장하는 구동원
휴대형 장비 무부하전류 0.15A·정격 0.73A의 저전류 특성으로 배터리 구동 휴대형 기기에 적합
양산 채택(design-in) 안내
본 모델은 소량 샘플 구매부터 양산 공급까지 동일 채널로 대응합니다.
· 샘플 검증 — 본 페이지에서 소량 구매 후 실장 테스트를 진행하실 수 있습니다.
· 커스텀 대응 — 샤프트 길이·가공, 리드선 길이, 커넥터, 권선 사양 변경 등 장비 설계에 맞춘 커스터마이징이 가능합니다. (커스텀 사양은 MOQ 발생)
· 양산 공급 — 수량별 단가와 납기 일정은 대량구매 견적으로 안내드립니다. B2B 정기 발주·세금계산서 거래 모두 지원합니다.
개발 단계에서 요구 토크·속도·수명 조건을 알려주시면 본 모델의 적합성 검토와 커스텀 사양 협의를 함께 진행해 드립니다. → 대량구매 문의 게시판 또는 기술문의(help@motorbank.kr)
제품 선정 시 주의사항
상품명의 18000rpm은 무부하속도이며, 연속 운전 기준은 정격점입니다.
· 연속 운전 설계 기준: 정격 16288rpm · 7.08mN·m · 0.73A · 출력 11.25W
· 스톨토크 45.80mN·m는 축 정지 상태의 순간값으로, 연속토크가 아닙니다. 스톨 상태가 지속되면 스톨전류 3.80A로 과열·소손의 원인이 됩니다.
· 최대출력점(9000rpm·22.90mN·m·21.81W)은 순간 부하 대응용 참고값입니다.
드라이버는 DC24V 대응 BLDC 드라이버(홀센서 입력)가 필요하며, 전류 리밋을 정격전류 부근으로 설정하면 모터 보호에 유리합니다. 롱샤프트 축에 과도한 측면 하중이 걸리지 않도록 커플링 정렬에 유의하시기 바랍니다.
핵심 사양 요약
BL2232-2418 / Ø22×32mm 슬롯리스 홀센서 BLDC모터 / DC24V / 무부하 18000rpm·0.15A / 정격 16288rpm·7.08mN·m·0.73A·11.25W / 스톨토크 45.80mN·m / 최대출력 21.81W / 최대효율 64.6% / 토크상수 12.24mN·m/A / 단자저항 6.16Ω / 롱샤프트 / 커스텀·양산 대응
