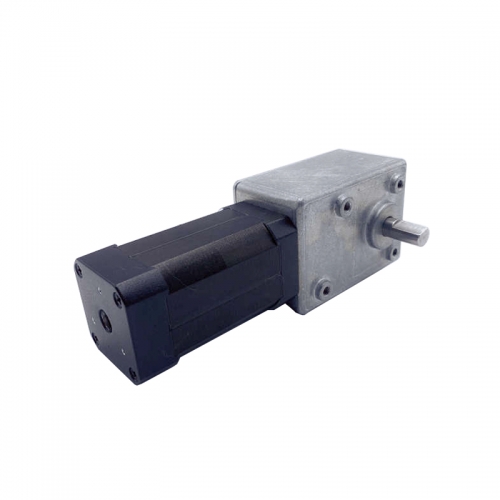

WGM58-BL4260
웜감속기어모터
58각 웜감속기 + BL4260 BLDC모터 조합. 최대 275kgf·cm의 고토크와 5~313RPM의 폭넓은 속도 범위로 산업 자동화·안마기기·도어 시스템 등에 적용됩니다.
24VDC정격전압
275kgf·cm최대토크
5~313RPM속도 범위
60W모터출력
58 × 58mm
WGM58-BL4260
specifications
제품 상세 사양
감속비에 따라 토크와 속도가 변합니다. BL4260(60W)은 컴팩트한 42mm 모터 바디로 공간 효율이 우수합니다.
| 모델명 | WGM58-BL4260 |
|---|---|
| 모터 타입 | BLDC (Brushless DC) · 홀센서 내장 · 3상 |
| 적용 모터 | BL4260 (42mm × 60mm 이너로터 BLDC) |
| 정격전압 | DC 24V |
| 모터 출력 | 60W |
| 속도 범위 | 5 ~ 313 RPM (감속비에 따라) |
| 토크 범위 | 8.6 ~ 275 kgf·cm (감속비에 따라) |
| 감속기 타입 | 웜 기어 (Worm Gear) · 58각 메탈 하우징 |
| 감속비 | 다단 선택 가능 (주문 시 지정) |
| 셀프 록킹 | ✅ 지원 — 전원 차단 시 축 고정 |
| 소음 | 저소음 설계 · 메탈기어 |
BL4260 vs BL4280: BL4260은 60W급으로 BL4280(80W)보다 컴팩트합니다. 동일 감속기(WGM58)에 장착되며, 출력 여유가 필요하면 BL4280, 소형화가 중요하면 BL4260을 선택하세요.
applications
적용 분야
최대 275kgf·cm 고토크 + 셀프 록킹 + 저소음 특성을 활용한 다양한 산업 적용이 가능합니다.
💆
안마기기 / 헬스케어
안마의자 롤러 구동, 물리치료 장비, 재활기기 메커니즘에 적용됩니다. 저소음 설계로 사용자 쾌적성을 보장합니다.
🏭
산업 자동화 장비
컨베이어, 회전 테이블, 인덱싱 장치 등 연속 운전이 필요한 라인에 적합합니다. 넓은 감속비 옵션으로 유연한 설계가 가능합니다.
🚪
자동 도어 / 게이트
슬라이딩 도어, 셔터, 방화문에 적용. 셀프 록킹으로 정전 시에도 문 위치가 유지됩니다.
🎛️
위치제어 / 리프트
전동 리프트, 높이 조절 데스크, 태양광 트래커 등 정밀 위치 유지가 필요한 시스템에 사용됩니다.
🤖
로봇 / AGV
로봇 관절, AGV 주행부, 이송 장치 등에 활용됩니다. 60W급 출력으로 중소형 로봇에 적합합니다.
🎡
전시 / 디스플레이
회전 전시대, 무대 세트, 사이니지 구동 등 저속 정밀 회전이 필요한 분야에 최적입니다.
how to use
사용 방법
BLDC 모터는 전용 드라이버 없이 직접 전원을 연결하면 동작하지 않습니다. 아래 순서로 설치하세요.
1
드라이버 준비
BDD-720C 등 DC 18~50V BLDC 드라이버를 준비합니다.
2
배선 연결
3상 전원선(U/V/W)과 홀센서 신호선을 드라이버에 연결합니다.
3
전원 인가
DC 24V SMPS를 드라이버에 연결. 극성(+/-)을 반드시 확인하세요.
4
구동 및 제어
볼륨, PWM, 아날로그 전압 등으로 속도·방향을 제어합니다.
주의: BLDC 모터에 DC 전원을 직결하면 동작하지 않으며 파손의 원인이 됩니다. 반드시 전용 드라이버를 통해 구동하세요. 회전 방향이 원하는 것과 반대인 경우 U/V/W 중 아무 2개 선을 교체하면 됩니다.
wiring guide
배선 가이드
WGM58-BL4260 모터와 BDD-720C 드라이버 간 결선 방법입니다.
🔌 WGM58-BL4260 ↔ BDD-720C 결선도
⚡ 모터 3상 전원선 → 드라이버 출력
U상 → Motor U
V상 → Motor V
W상 → Motor W
📡 홀센서 신호선 → 드라이버 입력
VCC (5V) → Hall VCC
GND → Hall GND
Hall A → HA
Hall B → HB
Hall C → HC
팁: BDD-720C는 홀센서/센서리스 자동 식별을 지원합니다. 홀센서 연결 시 저속 기동 성능이 향상되며, 미연결 시 센서리스 모드로 자동 전환됩니다. 선 색상은 로트에 따라 상이할 수 있으므로 데이터시트를 반드시 참고하세요.
recommended driver
추천 드라이버: BDD-720C
BDD-720C
720W급 디지털 BLDC 드라이버 · DC 18~50V · 정격 15A
- ⚡720W 대출력 · 정격 15A60W급 WGM58-BL4260을 12배 마진으로 구동. 피크 부하나 가감속 시에도 안정적입니다.
- 🔄홀센서 / 센서리스 자동 식별홀센서 연결 시 자동으로 센서 모드, 미연결 시 센서리스 모드로 전환됩니다.
- 🖥️MCU 외부 제어 지원아날로그 0~5V, PWM 신호, EN/DIR 디지털 신호로 외부 MCU 연동이 가능합니다.
- 📊타코미터 펄스 출력(FG)속도 피드백 신호 출력으로 외부 시스템에서 실시간 RPM 모니터링이 가능합니다.
- 🛡️종합 보호 회로과전류, 과전압, 저전압, 과열, 모터 스톨 보호를 포함한 종합 보호 기능이 내장되어 있습니다.
- 🔋넓은 전압 범위(18~50V)24V뿐 아니라 36V, 48V 배터리 구동 시스템에도 바로 적용 가능합니다.
✓ WGM58-BL4260과 호환 확인 완료
BDD-720C 주요 사양
입력 전압DC 18 ~ 50V
정격 출력720W
정격 전류15A 이하
최고 속도10,000 RPM/MIN
센서 모드홀센서 / 센서리스 자동 식별
속도 제어볼륨 / 아날로그(0~5V) / PWM
방향 제어EN, DIR 신호 / 스위치
보호 기능과전류/과전압/저전압/과열/스톨
출력 신호타코미터 펄스 (FG)
MCU 제어지원 (PWM / Analog / DIR)
시스템 구성 예시
WGM58-BL4260 + BDD-720C + 24V SMPS
왜 720W 드라이버인가? 60W 모터에 720W 드라이버는 과잉 사양처럼 보이지만, 웜기어 구동 시 기동 토크가 정격의 수 배에 달할 수 있어 충분한 전류 마진이 필요합니다. 또한 향후 BL4280(80W)로 업그레이드 시에도 드라이버를 교체하지 않아도 됩니다.
control methods
제어 방법
BDD-720C는 다양한 입력 인터페이스를 지원하여 간단한 볼륨 제어부터 MCU 자동제어까지 대응합니다.
🎚️
내장 볼륨 제어
드라이버 탑재 가변저항으로 0~100% 무단계 속도 조절. 별도 장치 없이 가장 간편하게 사용 가능합니다.
📶
외부 PWM 신호 제어
Arduino, STM32 등 MCU의 PWM 출력을 연결하면 프로그래밍 기반 자동 속도 제어가 가능합니다.
// Arduino PWM 속도 + 방향 제어
const int pwm = 9, dir = 8, en = 7;
void setup() {
pinMode(pwm, OUTPUT);
pinMode(dir, OUTPUT);
pinMode(en, OUTPUT);
digitalWrite(en, HIGH); // 활성화
}
void loop() {
digitalWrite(dir, HIGH); // CW
analogWrite(pwm, 150); // ~59%
}
🔀
아날로그 전압(0~5V)
DAC 또는 외부 가변저항 분압으로 0~5V를 인가하면 전압에 비례해 속도가 변합니다. PLC·산업 컨트롤러 연동에 적합합니다.
↩️
EN / DIR 신호 제어
EN 신호로 구동/정지, DIR 신호로 CW/CCW 전환. 디지털 I/O만으로 방향과 구동을 제어하여 자동화 시스템 연동이 편리합니다.
tech support
기술지원 안내
모터뱅크는 제품 선정부터 양산 적용까지 종합 기술지원을 제공합니다.
📋
제품 선정 지원
토크·속도·부하 조건에 맞는 최적 모터+드라이버 조합을 추천합니다.
📐
CAD / 도면 제공
외형도 및 CAD 데이터 제공으로 기구 설계를 지원합니다.
🔧
배선 가이드
모터-드라이버 배선도와 핀 맵을 제공합니다.
🎥
구동 영상
YouTube 채널에서 실제 구동 테스트 영상을 확인 가능합니다.
📧
이메일 기술문의
help@motorbank.kr로 문의 시 전문 엔지니어가 답변합니다.
📦
주문제작
감속비 변경, 축 가공, 특수 사양 맞춤 제작이 가능합니다.
🔬
샘플 테스트
양산 전 소량 샘플 구매로 적합성 사전 검증이 가능합니다.
📞
전화 상담
02-855-6201
재고(1번) · 견적(2번) · AS(5번)
WGM58-BL4260으로 프로젝트를 시작하세요
모터 + 드라이버 세트 구매 또는 기술 상담이 필요하시면 지금 문의하세요.
