파나소닉 MSMF022L1T2 200W 브레이크타입 저관성(로우 이나샤), 리드선 타입
  • 파나소닉 MSMF022L1T2 200W 브레이크타입 저관성(로우 이나샤), 리드선 타입

파나소닉 MSMF022L1T2 200W 브레이크타입 저관성(로우 이나샤), 리드선 타입

50 W～22 kW, 전압 : DC 24 V / 48 V · AC 100 V / 200 V / 400 V, 23 bit 앱솔루트/인크리멘탈 · 앱솔루트/인크리멘탈 엔코더, 응답 주파수: 3.2 kHz
공유
판매가
350,000원
브랜드
Panasonic
제조사
Panasonic
모델명
MSMF022L1T2
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000035148
파나소닉 MSMF022L1T2 200W 브레이크타입 저관성(로우 이나샤), 리드선 타입
0원
총 상품금액
총 할인금액
총 합계금액
구매안내

2024년07월03일현재
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

항목내용
품번MSMF022L1T2
상세저관성(로우 이나샤), 리드선 타입
패밀리명MINAS A6
시리즈MSMF 시리즈
타입저관성(로우 이나샤)
보호 등급IP65
보호 구조출력축 회전부, 리드선 선단부 제외.
환경 조건자세한 내용은 취급 설명서 등을 확인하십시오.
플랜지각□60 mm
플랜지각 (단위: mm)60
모터 인출부 구조리드선
모터 ⋅ 엔코더 커넥터리드선
전원 설비 용량 (kVA)0.5
전압 사양 (V)200
정격 출력 (W)200
정격 전류 (A (rms))1.5
유지 브레이크있음
질량 (kg)1.3
오일 씰없음
축 사양키 부착 탭 부속
정격 토크 (N ⋅ m)0.64
스톨 토크 (N ⋅ m)0.64
순간 최대 대토크 (N ⋅ m)1.91
순간 최대 전류 (A (o-p))6.5
회생 브레이크 빈도（회/분)옵션 없음: 제한 없음
옵션 있음: 제한 없음
옵션품(외장형 회생 저항기): DV0P4283
회생 브레이크 빈도자세한 내용은 [모터 사양 보충]의 "모터 사양 페이지 주석" (주)1, 2를 참조하십시오.
정격 회전 속도 (r/min)3000
최고 회전 속도 (r/min)6000
로터 관성 모멘트 ( x10-4 kg ⋅ m²)0.17
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비30배 이하
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비자세한 내용은 [모터 사양 보충]의 "모터 사양 페이지 주석" (주)3을 참조하십시오.
로터리 엔코더: 사양23 bit 앱솔루트/인크리멘탈 시스템 공용
알림인크리멘탈 시스템(다회전 데이터 미사용)으로 사용하는 경우, 앱솔루트 엔코더용 전지는 연결하지 마십시오.
로터리 엔코더: 분해능8388608

브레이크 사양

항목내용
정마찰 토크 (N ⋅ m)1.27 이상
흡인 시간 (ms)50 이하
석방 시간 (ms)15 이하
여자 전류 DC (A)0.36
석방 전압 DC (V)1 이상
여자 전압 DC (V)24 ± 1.2
브레이크 사양유지용 브레이크를 여자하면 개방됩니다.
모터 회전 중의 제동 용도에는 사용할 수 없습니다.
기타 자세한 내용은
[모터 사양 보충]의 "모터 내장 유지 브레이크 사양"을 참조하십시오.
석방 시간에 대해서는
"모터 사양 페이지 주석"의 (주4)를 참조하십시오.

허용 하중

항목내용
조립 시: 레이디얼 하중 P 방향 (N)392
조립 시: 스러스트 하중 A 방향 (N)147
조립 시: 스러스트 하중 B 방향 (N)196
운전 시: 레이디얼 하중 P 방향 (N)245
운전 시: 스러스트 하중 A, B 방향 (N)98.0
허용 하중자세한 내용은 [모터 사양 보충]의 "출력축의 허용 하중"을 참조하십시오

배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.

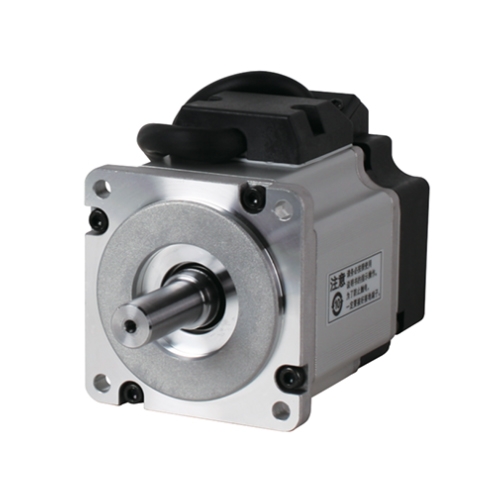

이미지 확대보기파나소닉 MSMF022L1T2 200W 브레이크타입 저관성(로우 이나샤), 리드선 타입
