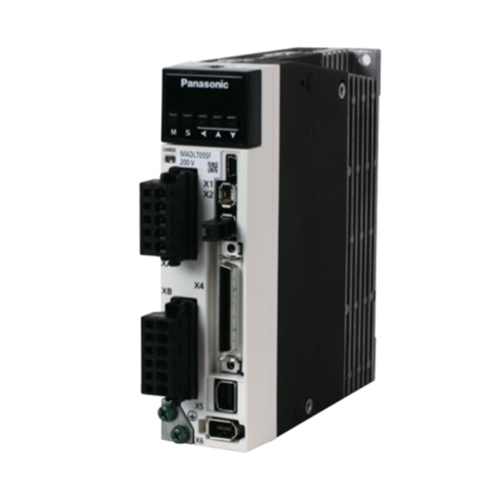

파나소닉 MDDLT55SF MINAS A6S 시리즈 서보 앰프 1.5kW 펄스제어용
  • 파나소닉 MDDLT55SF MINAS A6S 시리즈 서보 앰프 1.5kW 펄스제어용

파나소닉 MDDLT55SF MINAS A6S 시리즈 서보 앰프 1.5kW 펄스제어용

A6SF 시리즈 다기능 타입(아날로그/펄스열 입력/Modbus 통신(RS485/RS232) 타입) 세이프티 기능 있음
공유
판매가
531,300원
브랜드
Panasonic
제조사
Panasonic
모델명
MDDLT55SF
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000035169
파나소닉 MDDLT55SF MINAS A6S 시리즈 서보 앰프 1.5kW 펄스제어용
0원
총 상품금액
총 할인금액
총 합계금액
구매안내




제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

항목내용
품번MDDLT55SF
상세A6SF 시리즈
다기능 타입(아날로그/펄스열 입력/Modbus 통신(RS485/RS232) 타입)
세이프티 기능 있음
패밀리명MINAS A6
시리즈A6SF 시리즈
타입다기능 타입
프레임명D 프레임
응답 주파수 (kHz)3.2
제어 방식위치 제어, 속도 제어, 토크 제어, 풀 클로즈 제어
세이프티 기능있음
전원 전압 사양단상/삼상 200 V
I/F 기능 구분아날로그/펄스열 입력, Modbus 통신(RS485/RS232)
외형 치수 폭 (W) (단위: mm)85
외형 치수 높이 (H) (단위: mm)150
외형 치수 안길이 (D) (단위: mm)170
질량 (kg)2.1
사용 주위 조건자세한 내용은 취급 설명서 등에서 확인하십시오.


기본 사양

항목내용
입력 전원: 주회로 전원단상/삼상 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz
입력 전원: 제어 회로 전원단상 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz
엔코더 피드백23 bit(8388608 분해능) 7선식 시리얼 앱솔루트 엔코더
엔코더 피드백※인크리멘탈 시스템(다회전 데이터 미사용)으로 사용하는 경우, 앱솔루트 엔코더용 전지를 연결하지 마십시오. Pr0.15의 설정은 '1'의 출하 설정값을 선택합니다.
외부 스케일 피드백A/B상・원점 신호 차동 입력、당사 전용 포맷 대응품
인터페이스 커넥터: 제어 신호 입력범용 10 입력
범용 입력 기능은 파라미터로 선택
인터페이스 커넥터: 제어 신호 출력범용 6 출력
범용 출력 기능은 파라미터로 선택
인터페이스 커넥터: 아날로그 신호 입력3입력(16bit A/D 입력1, 12bit A/D 입력2)
인터페이스 커넥터: 아날로그 신호 출력2출력(아날로그 모니터 출력2)
인터페이스 커넥터: 펄스 신호 입력2입력(포토 커플러 입력, 라인 리시버 입력)
포토 커플러 입력으로 라인 리시버 I/F·오픈 컬렉터 I/F 양쪽 대응 가능
라인 리시버 입력으로 라인 드라이버 I/F 대응 가능
인터페이스 커넥터: 펄스 신호 출력4출력(라인 드라이버 출력3, 오픈 컬렉터 출력1)
엔코더 피드백 펄스(A, B, Z상), 또는 외부 스케일 펄스(EXA·EXB·EXZ상)를 라인 드라이버로 출력.
Z상, 또는 EXZ상 펄스는 오픈 컬렉터 출력도 있음.
통신 기능USB, RS232, RS485, Modbus-RTU
통신 기능: USBPC 등을 연결하여 파라미터 설정, 상태 모니터 등 가능
통신 기능: RS232상위 컨트롤러와 1:1 통신 가능
통신 기능: RS485상위 컨트롤러와 1:n 통신 가능(최대 31축)
통신 기능: Modbus-RTU상위 컨트롤러와 1:n 통신 가능
회생회생 저항 내장(외장형도 가능)
제어 모드①위치 제어 ②속도 제어 ③토크 제어 ④위치/속도 제어 ⑤위치/토크 제어 ⑥속도/토크 제어 ⑦풀 클로즈 제어의 7모드를 파라미터로 전환
