DMC-H2 리니어액추에이터 2채널 컨트롤러 2축 동시 상승하강 홀센서 전용
  • DMC-H2 리니어액추에이터 2채널 컨트롤러 2축 동시 상승하강 홀센서 전용

DMC-H2 리니어액추에이터 2채널 컨트롤러 2축 동시 상승하강 홀센서 전용

홀센서타입 리니어액추에이터·리프팅모터 전용 2채널 컨트롤러 DMC-H2. 액추에이터 2개를 연결해 동시 상승·하강으로 구동하므로 좌우 2주 리프트 테이블, 전동 데스크 프레임, 2축 승강 장비를 제어 회로 설계 없이 구성할 수 있습니다. LFM290·LFM245·LM200·LM152·LM133·LM104 시리즈 홀센서타입 사양에 호환되며, 단순 병렬 연결 시 발생하는 기울어짐 문제를 해결합니다. 설명서와 구동 영상을 제공합니다.
공유
판매가
121,000원
모델명
DMC-H2
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000035604
DMC-H2 리니어액추에이터 2채널 컨트롤러 2축 동시 상승하강 홀센서 전용
0원
총 상품금액
총 할인금액
총 합계금액
구매안내
DMC-H2는 모터뱅크 홀센서타입 리니어액추에이터·리프팅모터 전용 2채널 컨트롤러입니다. 액추에이터 2개를 연결해 동시 상승·하강으로 구동할 수 있어, 좌우 2주(柱) 리프트 테이블·전동 데스크 프레임·2축 승강 장비를 별도의 제어 회로 설계 없이 바로 구성할 수 있습니다. LFM290 / LFM245 / LM200 / LM152 / LM133 / LM104 시리즈의 홀센서타입 사양 전용이며, 액추에이터와 함께 주문하시면 배선 연결만으로 동작하는 완성 구동 세트가 됩니다.
2채널
2축 동시 구동
액추에이터 2개
동시 상승 · 하강
홀센서 전용
피드백 기반 제어
홀센서타입
액추에이터 대응
6개 시리즈
호환 라인업
LFM · LM 시리즈
홀센서타입
제품 사양
모델명 DMC-H2
제품 종류 리니어액추에이터·리프팅모터 전용 2채널 컨트롤러(제어기)
채널 수 2채널 — 액추에이터 2개 동시 상승·하강 구동
대응 액추에이터 홀센서타입 전용 — 홀센서 피드백이 있는 사양에만 사용 가능
호환 시리즈 LFM290 / LFM245 / LM200 / LM152 / LM133 / LM104 (홀센서타입 사양)
자료 설명서·구동 영상 제공 (본 페이지 상단 링크) / 배선·설정 문의 가능
전원 사양·배선 방법 등 세부 사항은 본 페이지의 설명서를 참고하시고, 적용 조건이 애매하시면 사용하실 액추에이터 모델명과 함께 문의해 주세요.
이 컨트롤러가 해결하는 것 — 2축 승강의 기울어짐
컨트롤러 없이 2개를 병렬 연결하면
액추에이터 2개를 단순 병렬로 묶으면 개체차와 부하 편차 때문에 두 축의 속도가 미세하게 달라지고, 왕복을 반복할수록 오차가 쌓여 테이블·상판이 한쪽으로 기울어집니다. 2축 승강 장비에서 가장 흔한 실패 사례입니다.
DMC-H2 + 홀센서타입 조합이면
각 액추에이터의 홀센서 피드백을 컨트롤러가 받아 2축을 동시에 상승·하강시킵니다. 별도의 회로 설계나 프로그램 없이, 컨트롤러에 배선을 연결하는 것만으로 2주(柱) 승강 구성이 완성됩니다.
함께 구성하기 — 완성 구동 세트
홀센서타입 액추에이터 2개 + DMC-H2 1개가 2축 승강의 기본 세트입니다.
· 주문 방법 — 호환 시리즈(LFM290/LFM245/LM200/LM152/LM133/LM104) 상품에서 기능추가 옵션을 '홀센서'로 선택한 뒤 본 컨트롤러를 함께 담으시면 됩니다
· 대표 조합 예 — LM104-2440(DC24V·100N·40mm/s) 홀센서 옵션 × 2 + DMC-H2 → 고속 2축 리프트 구성
· 하중·속도가 다른 사양이 필요하시면 시리즈 내 다른 모델로 같은 방식의 구성이 가능합니다
※ 기본형(홀센서 없음) 액추에이터에는 본 컨트롤러를 사용할 수 없습니다. 반드시 홀센서타입 사양으로 주문해 주세요.
적용 검토 분야
2주 리프트 좌우 2주(柱) 리프트 테이블, 전동 데스크 프레임, 승강 작업대 — 기울어짐 없는 동시 승강
전동 침대 · 가구 등받이+다리 2축 구동 전동침대·리클라이너 — 두 부위를 한 컨트롤러로
승강 장비 디스플레이·키오스크 승강, 무대·전시 연출, 2점 지지 개폐 장치
장비 개발 2축 승강이 들어가는 장비의 개발·시제품 — 제어 회로 설계 없이 구동부를 빠르게 검증
제품 선정 시 주의사항
본 컨트롤러는 홀센서타입 액추에이터 전용입니다.
· 홀센서가 없는 기본형 액추에이터는 연결해도 정상 동작하지 않습니다. 액추에이터 주문 시 기능추가 옵션에서 반드시 홀센서 사양을 선택하세요.
· 호환 시리즈는 LFM290 / LFM245 / LM200 / LM152 / LM133 / LM104의 홀센서타입 사양입니다. 타사 액추에이터나 목록 외 모델과의 호환은 사전에 문의해 주세요.
· 전원은 사용하는 액추에이터의 전압·전류(스톨전류 포함)를 감당할 수 있는 용량으로 준비하시기 바랍니다.
· 배선·설정 방법은 본 페이지의 설명서와 구동 영상을 참고하시고, 막히는 부분은 구성 사진과 함께 문의 주시면 안내해 드립니다.
핵심 사양 요약
DMC-H2 / 홀센서타입 리니어액추에이터·리프팅모터 전용 2채널 컨트롤러 / 액추에이터 2개 동시 상승·하강 / 호환: LFM290·LFM245·LM200·LM152·LM133·LM104 홀센서타입 / 2주 리프트 테이블·전동 데스크·2축 승강 장비 구성용 / 설명서·구동 영상 제공
/board/article_view.php?bdId=technicaldata&isShow=y&listType=board&sno=243


해당 제품은LFM290 / LFM245 / LM200 / LM152 / LM133 / LM104
시리즈 홀센서타입에 호환되는 전용 2채널 컨트롤러 입니다.




배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.

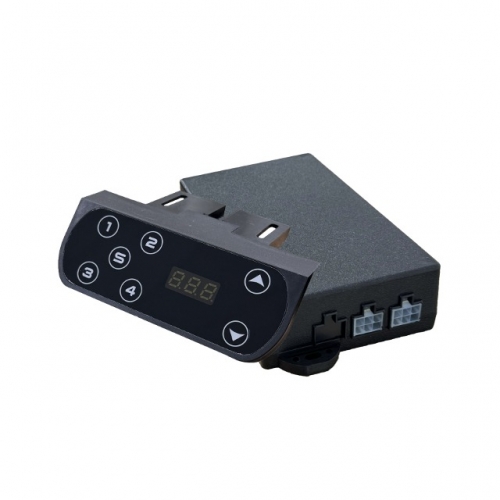

이미지 확대보기DMC-H2 리니어액추에이터 2채널 컨트롤러 2축 동시 상승하강 홀센서 전용
