아두이노 제어 예제 코드 (복사해서 바로 사용)
본 드라이버는 펄스(PUL)/방향(DIR)/기동정지(ENA) 신호로 제어하며, 제어신호가 3.3~24V라
아두이노(5V)는 물론 3.3V 보드도 직결 가능합니다. 아래 두 가지 방식 중 구성에 맞는 예제를 복사해 사용하세요.
속도는 펄스 주파수로 결정됩니다: RPM = 주파수(Hz) × 60 ÷ (200 × 분주비).

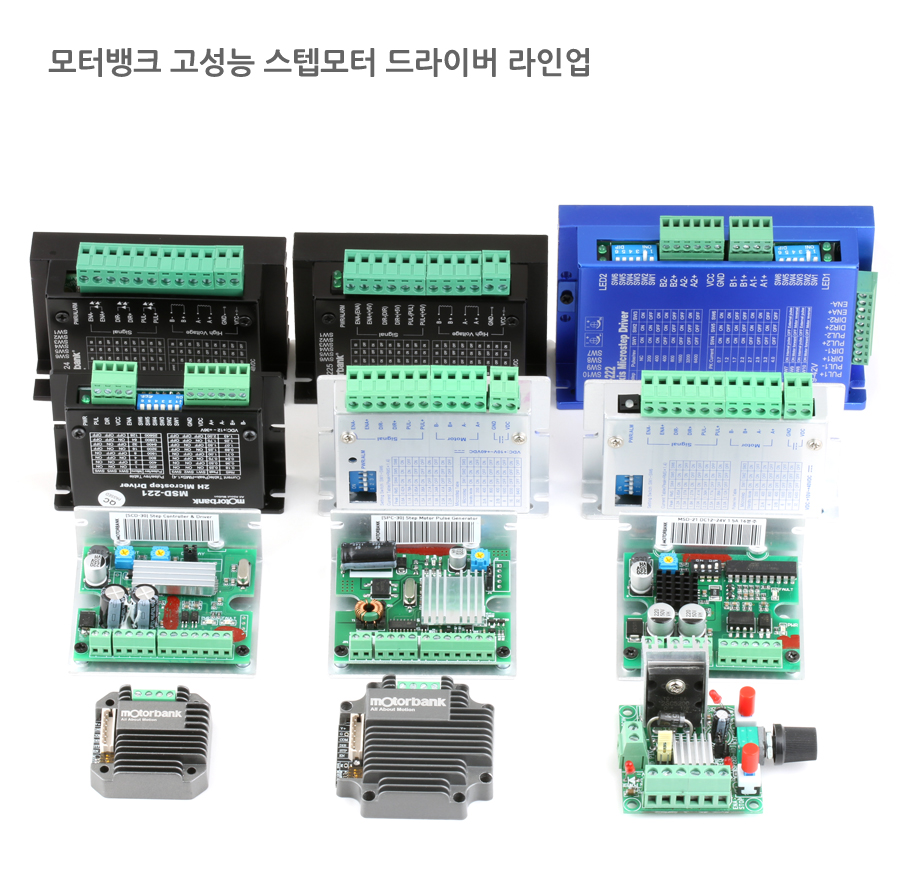

필요 드라이버: MSD-224 구매하기 → (지원 전류 4A) ·
MSD-224N 구매하기 → (지원 전류 4.5A)
버튼·볼륨으로 조작하려면: 아두이노 확장쉴드 MAS-001 구매하기 → (예제 ① 사용)
① MAS-001 확장쉴드 사용 — 버튼·볼륨 조작 (V2.0)
쉴드 장착 후 드라이버를 쉴드 단자에 결선: PUL+→D9 / DIR+→D6 / ENA+→D5, 각 − 단자는 GND.
업로드하면 버튼1=기동/정지, 버튼2=방향 전환, 볼륨=속도(약 100~4,000Hz)로 바로 조작됩니다.
별도 라이브러리 설치가 필요 없습니다.
//==============================================================
// MotorBank MSD-224 / MSD-224N + MAS-001 확장쉴드 예제 V2.0
// 기능: 쉴드의 볼륨=속도, 버튼1=기동/정지, 버튼2=방향 전환
// 보드: Arduino Uno + MAS-001 확장쉴드 (쉴드에 드라이버 결선)
//
// [쉴드-드라이버 결선] (MAS-001 단자 기준)
// PUL+ -> D9 / DIR+ -> D6 / ENA+ -> D5 / PUL- DIR- ENA- -> GND
// [쉴드 입력] 버튼1=D13(기동/정지), 버튼2=D12(방향), 볼륨=A0(속도)
//
// [속도 계산] 모터 회전수 RPM = 펄스주파수(Hz) x 60 / (200 x 분주비)
// 예: 분주 1, 2000Hz -> 600RPM / 분주 8, 2000Hz -> 75RPM
// 본 예제의 볼륨 속도 범위: 약 100Hz ~ 4000Hz
//==============================================================
const int PUL_PIN = 9, DIR_PIN = 6, EN_PIN = 5;
const int BTN1 = 13, BTN2 = 12, POT = A0;
bool running = false, dirCW = true;
bool btn1Prev = HIGH, btn2Prev = HIGH;
void setup() {
pinMode(DIR_PIN, OUTPUT); pinMode(EN_PIN, OUTPUT);
pinMode(BTN1, INPUT); pinMode(BTN2, INPUT); // 쉴드 회로 기준(눌림=LOW)
digitalWrite(EN_PIN, LOW);
Serial.begin(9600);
Serial.println(F("MSD-224 + MAS-001 ready. BTN1=Run/Stop BTN2=Dir VOL=Speed"));
}
void loop() {
// 버튼1: 누를 때마다 기동/정지 토글
bool b1 = digitalRead(BTN1);
if (btn1Prev == HIGH && b1 == LOW) {
running = !running;
if (!running) noTone(PUL_PIN);
Serial.println(running ? F("RUN") : F("STOP"));
delay(30); // 디바운스
}
btn1Prev = b1;
// 버튼2: 누를 때마다 방향 전환
bool b2 = digitalRead(BTN2);
if (btn2Prev == HIGH && b2 == LOW) {
dirCW = !dirCW;
digitalWrite(DIR_PIN, dirCW ? HIGH : LOW);
Serial.println(dirCW ? F("DIR: CW") : F("DIR: CCW"));
delay(30);
}
btn2Prev = b2;
// 볼륨 -> 펄스 주파수 (시계방향으로 올릴수록 빠름)
if (running) {
int f = map(analogRead(POT), 0, 1023, 100, 4000);
tone(PUL_PIN, f); // 비차단 펄스 출력
}
delay(20);
}
② 쉴드 없이 아두이노 직결 — 시리얼 명령 조작 (V1.0)
아두이노와 드라이버를 직접 결선: D9→PUL+ / D6→DIR+ / D5→ENA+, 아두이노 GND→PUL−·DIR−·ENA−.
모터 전원(SMPS)은 드라이버에 별도 공급합니다. 업로드 후 시리얼 모니터(9600bps, "새 줄")에서
f2000(CW 2000Hz) / r500(CCW 500Hz) / s(정지) /
e1·e0(ENA 신호)로 조작합니다. 원하는 RPM은 위 공식으로 주파수를 역산해 입력하세요.
//==============================================================
// MotorBank MSD-224 / MSD-224N 아두이노 직결 예제 V1.0 (쉴드 없이)
// 기능: 시리얼 모니터 명령으로 속도(펄스 주파수)·방향·기동정지 제어
// 보드: Arduino Uno 단독 (제어신호 3.3~24V 지원이라 직결 가능)
//
// [직결 결선] 아두이노 -> 드라이버
// D9 -> PUL+ / D6 -> DIR+ / D5 -> ENA+
// GND -> PUL- , DIR- , ENA- (모두 공통)
// * 모터 전원(SMPS)은 드라이버에 별도 공급, 아두이노와 GND 공통 불필요
// (드라이버 제어 입력은 포토커플러 절연)
//
// [속도 계산] 모터 회전수 RPM = 펄스주파수(Hz) x 60 / (200 x 분주비)
// 예: 분주 1에서 f1000 -> 300RPM / 분주 8에서 f2000 -> 75RPM
//
// [시리얼 모니터 사용법] (9600bps, "새 줄" 설정)
// f2000 : CW 방향, 2000Hz 펄스 r500 : CCW 방향, 500Hz
// s : 정지(펄스 중지) e1/e0 : ENA 신호 High/Low
//==============================================================
const int PUL_PIN = 9, DIR_PIN = 6, EN_PIN = 5;
void setup() {
pinMode(DIR_PIN, OUTPUT); pinMode(EN_PIN, OUTPUT);
digitalWrite(EN_PIN, LOW);
Serial.begin(9600);
Serial.println(F("MSD-224 direct ready. f2000 r500 s e1 e0"));
}
void loop() {
if (!Serial.available()) return;
String cmd = Serial.readStringUntil('\n');
cmd.trim();
if (cmd.length() == 0) return;
char c = cmd.charAt(0);
long v = constrain(cmd.substring(1).toInt(), 0, 20000);
switch (c) {
case 'f': digitalWrite(DIR_PIN, HIGH); if (v) tone(PUL_PIN, v);
Serial.print(F("CW ")); Serial.print(v); Serial.println(F("Hz")); break;
case 'r': digitalWrite(DIR_PIN, LOW); if (v) tone(PUL_PIN, v);
Serial.print(F("CCW ")); Serial.print(v); Serial.println(F("Hz")); break;
case 's': noTone(PUL_PIN); Serial.println(F("STOP")); break;
case 'e': digitalWrite(EN_PIN, v ? HIGH : LOW);
Serial.println(v ? F("ENA High") : F("ENA Low")); break;
default: Serial.println(F("? f2000 r500 s e1 e0"));
}
}
작성: MotorBank 기술팀 · 아두이노 우노 기준 · 최종 업데이트: 2026-08-14
해당 제품의 경우 감속비 1/5 ,1/25, 1/125, 1/625의 제작이 어렵습니다.

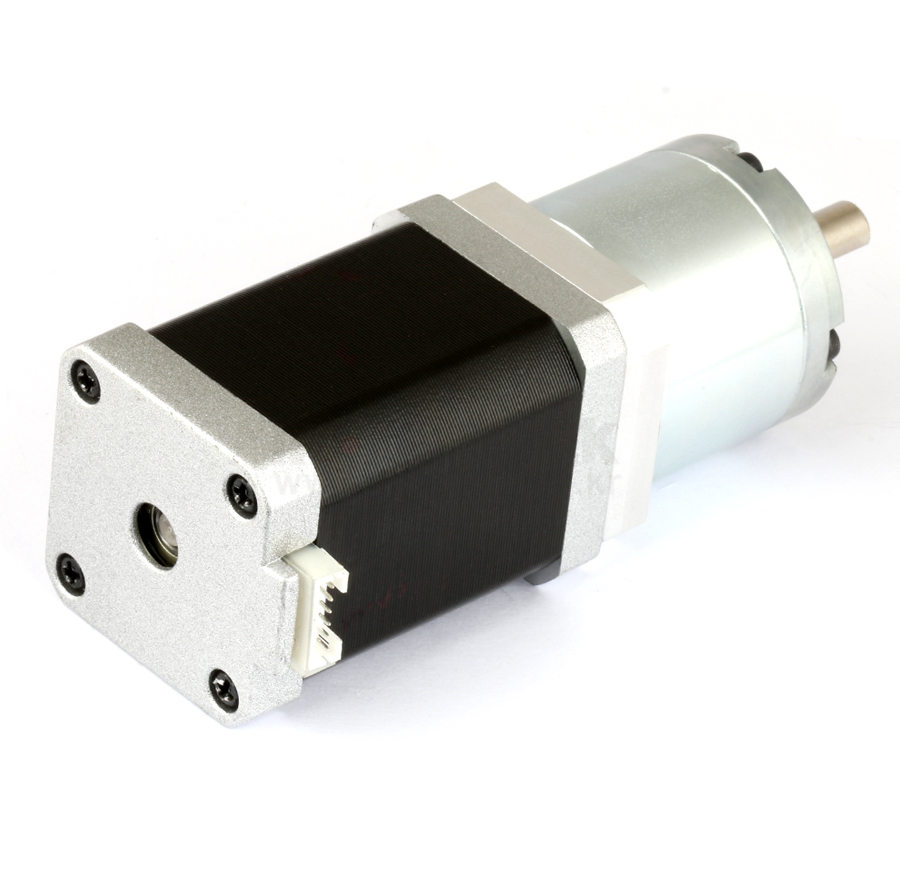

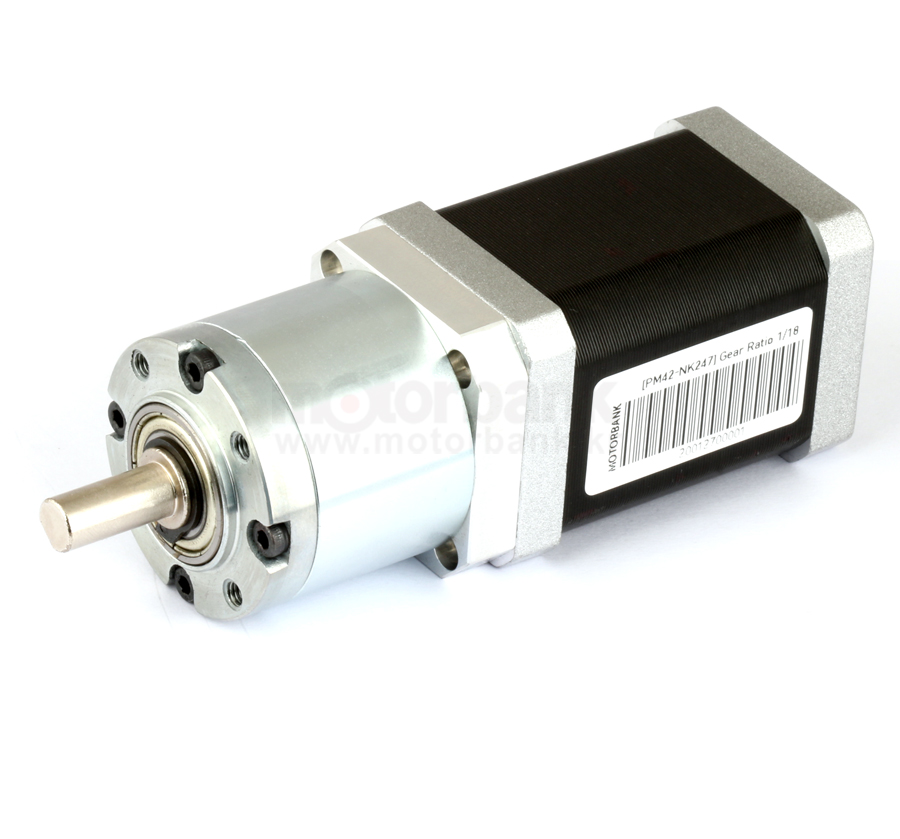

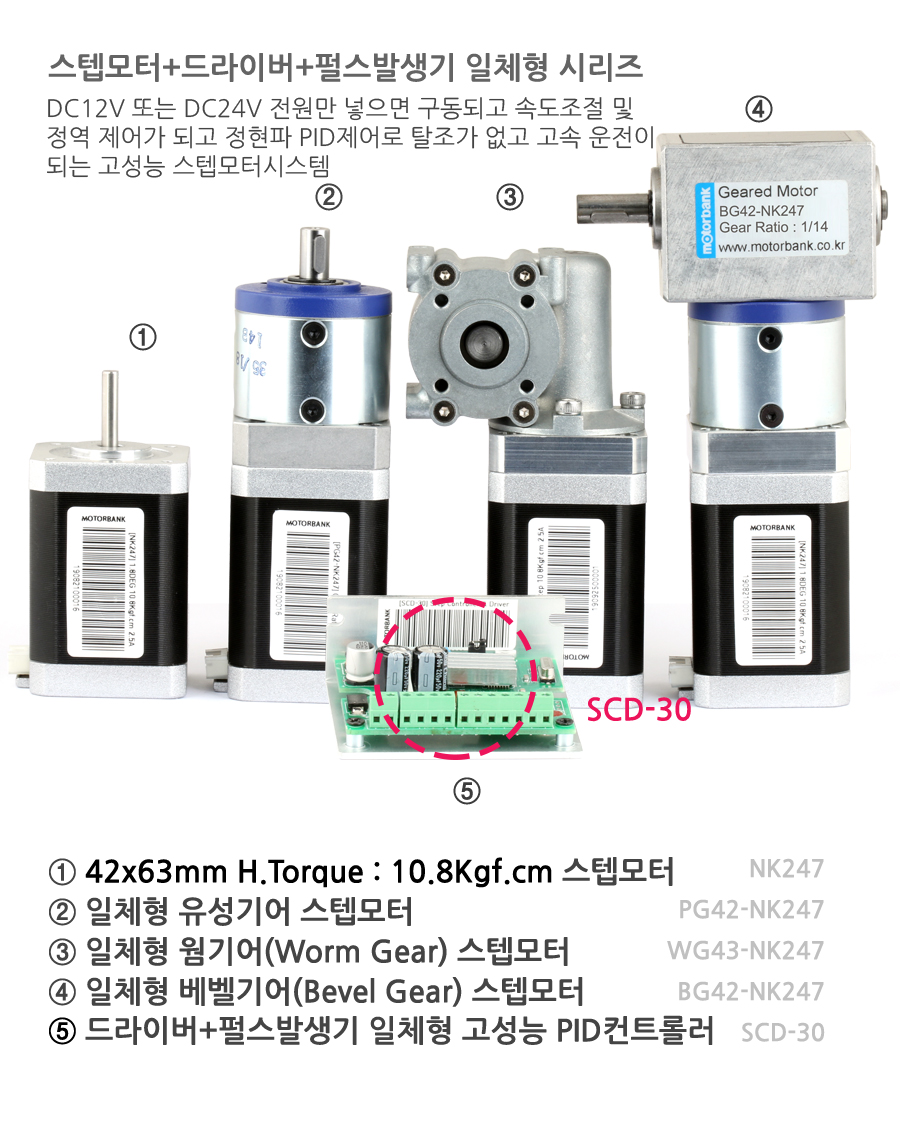

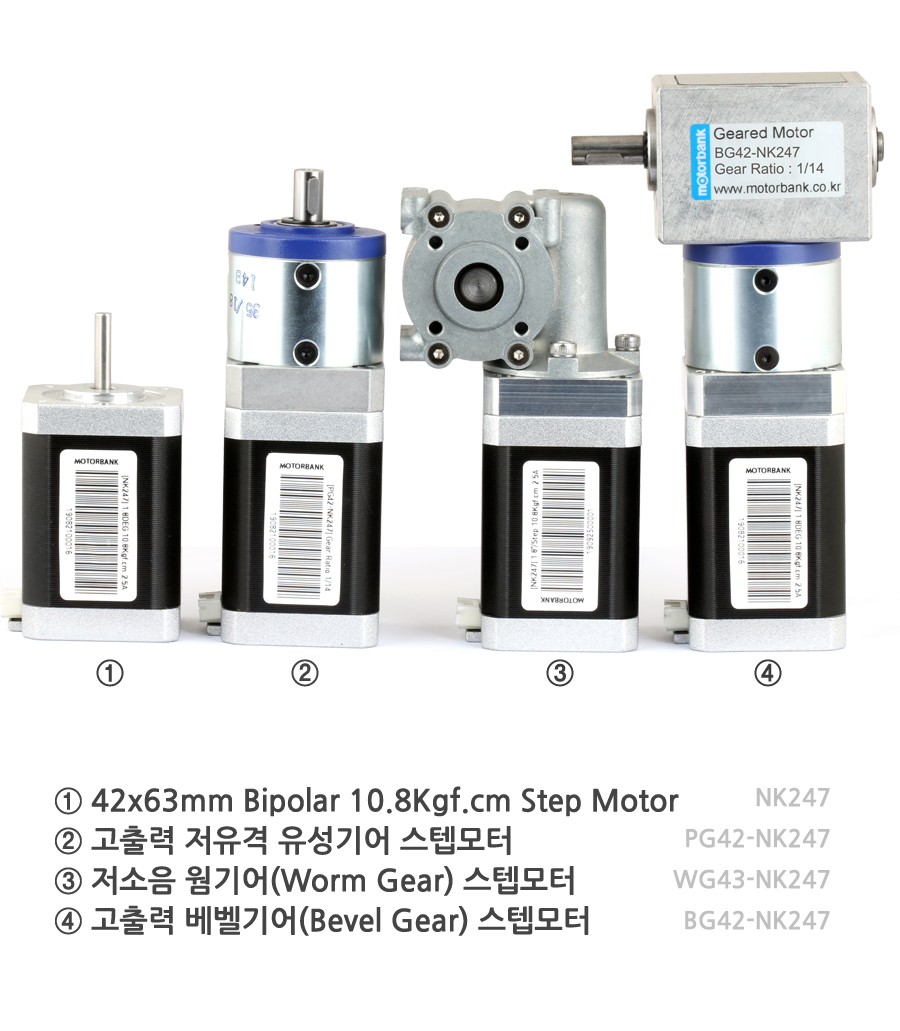

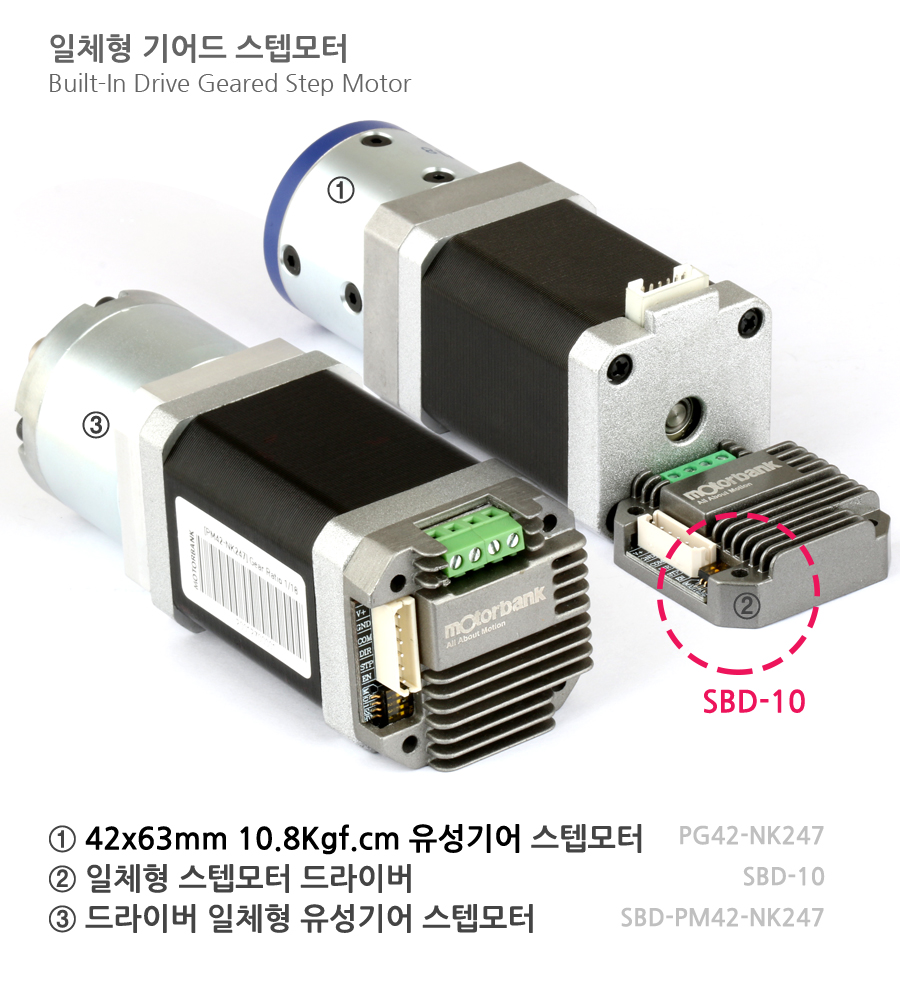

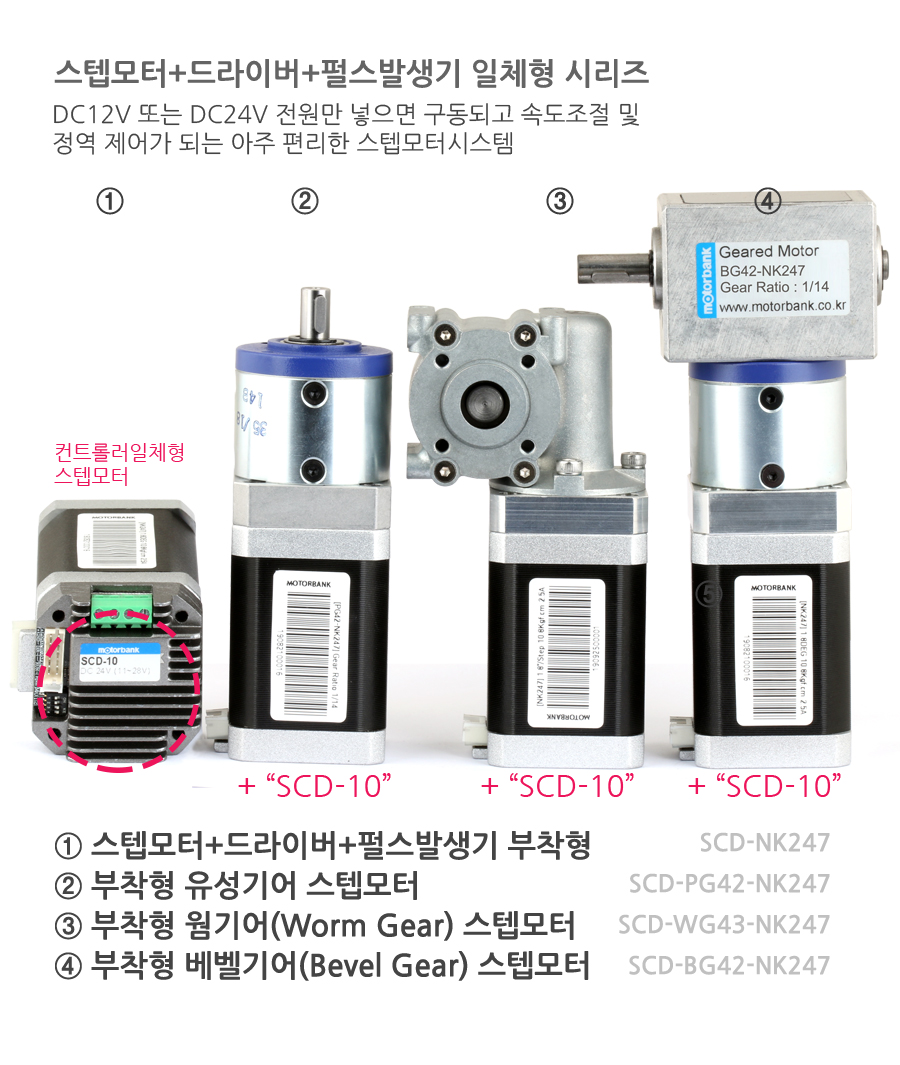

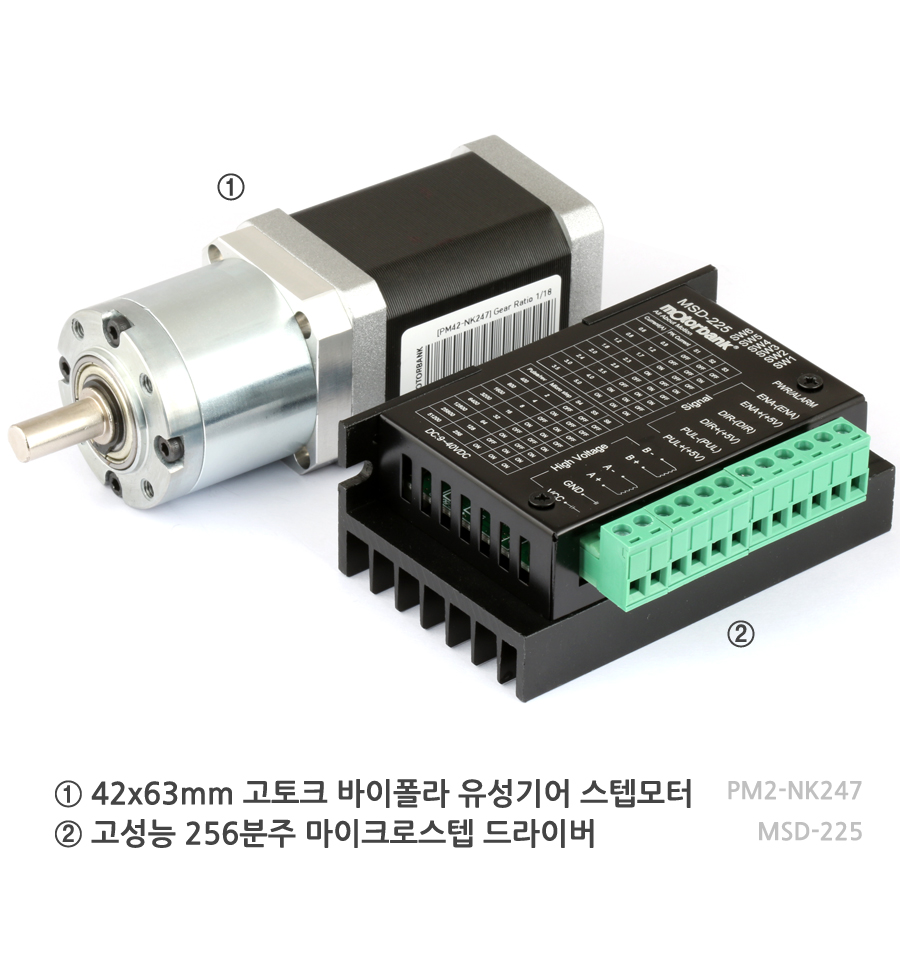

PM42-NK247N
※ 구입전 유의사항
* 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여
오랜 기간 수십가지 항목의 성능과 적합성을 테스트한 후에 결정하고, 만족하면, 수백, 수천
또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.
전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나,
주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우, 이미 사용한 제품을
고객의 단순 변심으로 교환, 반품, A/S 불가합니다.
그런데 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나
초보자는 구입 먼저하고 원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을
요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을 구제 받을 길이 없어,
잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,
환불을 요구하지 안는다면 구입하셔도 됩니다.
단, 매장에 방문하여 사용 방법과 구동을 확인하여, 이상유무를 확인하고 반품 의사가 없는
경우에는 판매할 수 있습니다.*
배송안내
배송안내
1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
교환, 반품이 불가한 경우
1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.
유의사항
1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.
구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
- 감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
- 저희는 B2B 전문 쇼핑몰입니다. 또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
- 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.
교환 및 반품안내
- 상품 스티커제거 또는 전압인가, 샤프트 물림으로 상품 가치 훼손 시에는 상품수령후 7일 이내라도 교환 및 반품이 불가능합니다.
- 저단가 상품, 일부 특가 상품은 고객 변심에 의한 교환, 반품은 고객께서 초기,왕복배송비를 부담하셔야 합니다(제품의 하자,배송오류는 제외)
- 일부 상품은 원자재값 상승, 부품가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
※ 저희 취급품들은 모두 산업용 부품으로 자동화 라인에서 로봇에 의해 생산되며, 생산과 동시에 품질체크를 합니다. 생산 완료 후에는 QC룸, 에이징 테스트, 모든 테스트에서
통과한 제품이고, 쇼핑몰 판매 특성 상 제품 출하 전 다시 한번 전수 검사를 합니다.
제품은 CJ대한통운에 위탁하며, 제품 배송 중 발생한 파손은 처리가 가능하오나 그외 사용 중 파손, 전원을 바꿔 인가해 드라이버 훼손으로 인한 불량, 제품 테스트 중 발생한 불량은
저희가 책임지지 않습니다. 또한 반품,교환 불가합니다.
- 특조 제품, 조립제품 등은 인수 후에는 교환/반품기간내라도 교환 및 반품이 불가능 합니다.
- 교환/환불 불가라고 표시된 제품은 인수 후에는 교환/반품기간내라도 교환 및 반품이 불가능 합니다.
- 단순변심에 의한 반품,교환으로 다시 저희에게 보내주실 경우, 받으신 상태 그대로 포장하여 보내주시기 바랍니다. 포장상태 불량으로 운송 중 제품이 훼손된 경우
교환 및 반품이 불가능 합니다.
- 일부 특가 상품의 경우, 인수 후에는 제품 하자나 오배송의 경우를 제외한 고객님의 단순변심에 의한 교환, 반품이 불가능할 수 있사오니, 각 상품의 상품상세정보를 꼭 참조하십시오.
환불안내
- 상품 청약철회 가능기간은 상품 수령일로 부터 7일 이내 입니다.
※ 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여 오랜 기간 수십가지 항목의 성능과 적합성을
테스트한 후에 결정하고, 만족하면, 수백, 수천또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.
전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나, 주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우,
이미 사용한 제품을 고객의 단순 변심으로 교환, 반품, A/S 불가합니다.
또한, 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나 초보자는 구입 먼저하고
원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을 요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을
구제 받을 길이 없어, 잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,환불을
요구하지 안는다면 구입하셔도 됩니다.
AS안내
- 책임 제한 고지
일반적으로 제조사/판매사는 2차 피해(기구 손상 등)에 대한 법적 책임을 지지 않음을 설명합니다.
“당사의 제품을 사양 범위를 벗어나 사용함으로 인해 발생한 간접적 손해(기기 손상, 시스템 장애 등)에 대해서는 보상 책임이 없음을 구매 약관 및 계약서에 명시하고 있습니다.”
- 소비자분쟁해결 기준(공정거래위원회 고시)에 따라 피해를 보상받을 수 있습니다.
- A/S는 판매자에게 문의하시기 바랍니다.
※ 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여 오랜 기간 수십가지 항목의 성능과 적합성을
테스트한 후에 결정하고, 만족하면, 수백, 수천또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.
전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나, 주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우,
이미 사용한 제품을 고객의 단순 변심으로 교환, 반품, A/S 불가합니다.
또한, 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나 초보자는 구입 먼저하고
원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을 요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을
구제 받을 길이 없어, 잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,환불을
요구하지 안는다면 구입하셔도 됩니다.
※ 전압, 토크,속도,전류,파워,샤프트 도면은 원하시는 스펙에 맞게 바뀔 수 있습니다. 대량구매시 전화문의 바랍니다.
