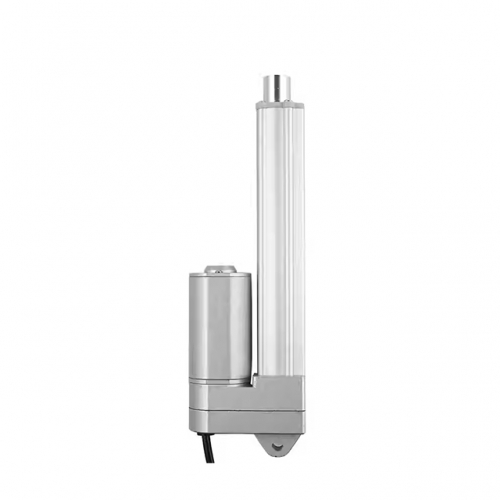

22dB 초저소음 리니어액추에이터 LM4599-1770LN DC12/24V 추력 700N(약 71kgf) 17mm/s IP65 셀프로킹 리미트 내장 스트로크 선택
  • 22dB 초저소음 리니어액추에이터 LM4599-1770LN DC12/24V 추력 700N(약 71kgf) 17mm/s IP65 셀프로킹 리미트 내장 스트로크 선택

22dB 초저소음 리니어액추에이터 LM4599-1770LN DC12/24V 추력 700N(약 71kgf) 17mm/s IP65 셀프로킹 리미트 내장 스트로크 선택

작동 소리가 22dB로 도서관(40dB)보다 조용해 바로 옆에 사람이 있어도 거슬리지 않는 리니어액추에이터 — 높이조절 책상·의료용 침대 등판 등 정숙성이 중요한 장비에 적합하고, 전원이 꺼져도 위치를 유지하는 셀프로킹 구조에 IP65로 먼지·물튀김에도 안전 (DC12/24V · 700N 약 71kgf · 17mm/s로 300mm를 약 18초). 스트로크 옵션 선택, 특주 길이 제작 가능
공유
정가
115,000원
판매가
96,000원
모델명
LM4599-1770LN
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000035918
전압
스트로크
구매안내
22dB 초저소음 리니어액추에이터 — 어떤 모델을 고를까요?
전 모델 공통 22dB · IP65 · 셀프로킹 · 리미트스위치 내장 · DC12/24V 선택. 필요한 힘만 정하면 속도는 자동으로 결정됩니다.
22dB는 어느 정도인가요? 도서관이 40dB, 속삭이는 소리가 30dB입니다. 22dB는 사실상 들리지 않는 수준으로, 사무실·병실·주거 공간처럼 사람이 바로 옆에 있는 곳에서 작동해도 거슬리지 않습니다.
전 모델 비교
밀어내는 힘 속도 300mm 이동 기본형 홀센서형 이런 곳에
500N
약 51kg
 23mm/s 약 13초 LM4599-2350LN LM4599-2350LNH 가구 개폐, TV 리프트, 소형 커버
700N
약 71kg
 17mm/s 약 18초 LM4599-1770LN LM4599-1770LNH 높이조절 책상, 의료용 침대 등판
1,200N
약 122kg
 13mm/s 약 23초 LM4599-13120LN LM4599-13120LNH 작업대 높이조절, 검진대
1,500N
약 153kg
 10mm/s 약 30초 LM4599-10150LN LM4599-10150LNH 중량 리프트, 산업용 도어
2,000N
약 204kg
 6mm/s 약 50초 LM4599-06200LN LM4599-06200LNH 밸브 개도 제어, 다축 동기 리프트
2,500N
약 255kg
 3mm/s 약 100초 LM4599-03250LN LM4599-03250LNH 정밀 프레스, 압착장치
※ 속도는 무부하 기준이며 부하가 걸리면 느려집니다. 힘이 커질수록 속도는 낮아집니다.
기본형(LN)과 홀센서형(LNH)의 차이
LN — 기본형 (2선)
전원 극성만 바꾸면 전진·후진. 끝까지 가면 리미트로 자동 정지합니다. 켜고 끄기만 하면 되는 단순한 구조라 스위치나 릴레이로 바로 제어할 수 있습니다.
LNH — 홀센서형 (5선)
모터 2선 + 홀센서 3선(VCC·GND·신호). 1회전당 2펄스를 내보내 이동량을 셀 수 있어, 중간 위치 정지나 2대를 같은 높이로 맞추는 동기 운전이 가능합니다.
홀센서만으로는 멈추지 않습니다. 홀센서는 위치 신호를 내보낼 뿐이며, 그 신호를 읽어 모터 전원을 끊는 외부 컨트롤러나 PLC가 필요합니다. 2축 동기 운전은 전용 컨트롤러 DMC-129와 함께 구성하세요.
전 모델 공통 사양
소음22dB — 도서관(40dB)보다 조용
보호등급IP65 — 먼지 완전 차단, 물줄기 방어 (침수형 아님)
셀프로킹지원 — 전원이 꺼져도 로드가 밀려 내려오지 않습니다
리미트스위치내장 — 끝단 도달 시 자동 정지
전압DC12V / DC24V 선택
설치 길이스트로크 500mm 이하 = 120 + S · 500mm 이상 = 170 + S
예) 스트로크 300mm → 설치길이 약 420mm
스트로크표준 50mm 단위 · 필요 길이로 특주 제작 가능(MOQ 발생 가능)
모델명 읽는 법LM4599-13120LNH → 속도 13mm/s · 추력 1,200N · 홀센서형
스트로크는 실제 동작 범위에 맞춰 고르세요. 필요보다 길게 선택하면 장비 구조에 먼저 막혀 끝단 리미트까지 도달하지 못하고, 그 상태로 전원이 계속 들어가면 모터가 소손될 수 있습니다. 장비 구조와 동작 범위를 알려주시면 필요 스트로크를 계산해 드립니다.
선정이 어려우시면
움직일 무게, 필요한 이동 거리, 허용 시간, 설치 방향(수평 / 수직 / 경사)을 알려주시면 적합한 모델을 확인해 드립니다.
상품문의 게시판 · help@motorbank.kr · 02-855-6201






배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.

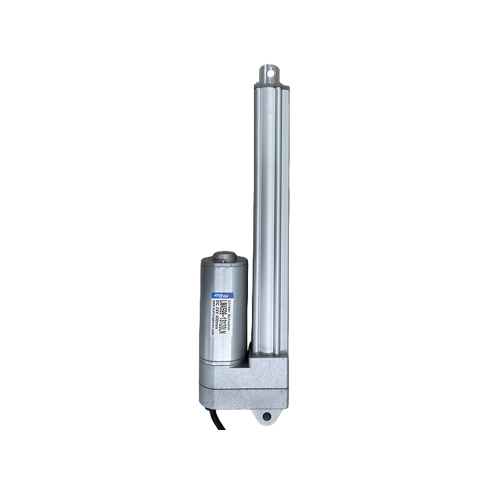

이미지 확대보기22dB 초저소음 리니어액추에이터 LM4599-1770LN DC12/24V 추력 700N(약 71kgf) 17mm/s IP65 셀프로킹 리미트 내장 스트로크 선택
