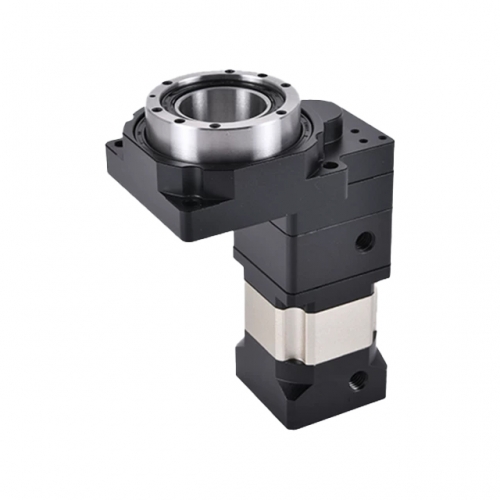

42각 고정밀 중공축 로타리 테이블 감속기어박스 유성감속기장착 RTPG42 스텝모터 BLDC모터 결합가능
  • 42각 고정밀 중공축 로타리 테이블 감속기어박스 유성감속기장착 RTPG42 스텝모터 BLDC모터 결합가능

42각 고정밀 중공축 로타리 테이블 감속기어박스 유성감속기장착 RTPG42 스텝모터 BLDC모터 결합가능

베어링 구조: 크로스 롤러 베어링
허용 출력 회전수: 200RPM
허용 토크: 12N.m
반복 위치 정밀도: ≤15
공유
판매가
425,000원
모델명
RTPG42
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036053
감속비
구매안내 RTPG42 42각 고정밀 중공축 로타리 테이블 상세페이지
Planetary Gearbox 42각 · NEMA 17 Cross Roller Bearing

RTPG42
42각 고정밀 중공축
로타리 테이블

유성감속기 장착 · 6종 감속비 선택 · 반복 위치 정밀도 ≤15″
42각 (NEMA 17) · 이 제품
RTPG42
425,000원~ · 토크 12 N·m
56각 (NEMA 23)
RTPG60
487,000원 · 토크 41 N·m
56각 · 감속기 미장착
RTG60
345,000원 · 토크 27~41 N·m
허용토크 12 N·m 감속비 6종 (1/15~1/50) 42각 (NEMA 17) 호환 정밀도 ≤15″ 200 RPM
Specifications
핵심 사양
12 N·m
허용 출력 토크
200 RPM
최대 허용 출력 회전수
≤15″
반복 위치 정밀도
6종
감속비 옵션 수
42각
모터 플랜지 규격 (NEMA 17)
유성 감속기
내장 감속 방식
기계 사양
베어링 구조크로스 롤러 베어링 (Cross Roller Bearing)
허용 출력 회전수200 RPM
허용 토크12 N·m
반복 위치 정밀도≤ 15″ (arc-second)
감속 방식유성감속기 내장 (Planetary Gearbox)
축 구조중공축 (Hollow Shaft)
결합 호환성
모터 플랜지 규격42각 (NEMA 17) — 42mm × 42mm
결합 가능 모터42각 스텝모터 / 42각 BLDC 모터
감속비 옵션1/15 · 1/20 · 1/25 · 1/35 · 1/40 · 1/50 (총 6종)
제품 코드RTPG42
Ratio Options
감속비 6종 — 전체 스펙 & 가격
기본가
1/15
출력 속도(1000RPM 기준)67 RPM
특징고속 · 저토크
적합 용도고속 인덱싱
기본가 (425,000원)
기본가
1/20
출력 속도(1000RPM 기준)50 RPM
특징균형형
적합 용도범용 인덱싱
기본가 (425,000원)
+11,000원
1/25
출력 속도(1000RPM 기준)40 RPM
특징중속 · 중토크
적합 용도정밀 포지셔닝
+11,000원 (436,000원)
+22,000원
1/35
출력 속도(1000RPM 기준)29 RPM
특징저속 · 고토크
적합 용도가공 지그
+22,000원 (447,000원)
+33,000원
1/40
출력 속도(1000RPM 기준)25 RPM
특징저속 안정형
적합 용도용접 포지셔너
+33,000원 (458,000원)
+44,000원
1/50
출력 속도(1000RPM 기준)20 RPM
특징최고토크 · 초저속
적합 용도고부하 회전 지그
+44,000원 (469,000원)
※ 감속비는 결제 후 변경·취소·교환 불가합니다. 용도와 필요 토크를 확인 후 신중히 선택하세요. 문의: help@motorbank.kr
Selection Guide
감속비 선택 가이드
💡 선택 원칙: 필요 토크 먼저 계산 → 안전계수 2~3배 곱하기 → 감속비 선택.
감속비가 클수록 토크↑ 속도↓, 감속비가 작을수록 속도↑ 토크↓
용도 / 상황 권장 감속비 이유
고속 반복 인덱싱, 팬-틸트 1/15 · 1/20 기본가 빠른 출력속도, 추가비용 없음
광학 검사, 비전 검사 스테이지 1/20 · 1/25 추천 안정적 속도 + 충분한 정밀도
소형 가공 지그, 조립 포지셔너 1/35 · 1/40 저속 안정 + 높은 출력 토크
고부하 회전 클램핑, 교반 1/50 최대 감속 · 최고 토크 확보
로봇 관절, 협동 로봇 소형 관절 1/25 · 1/35 적절한 속도·토크 밸런스
Series Comparison
로타리 테이블 시리즈 비교
항목 RTPG42 (이 제품) RTPG60 RTG60
모터 규격 42각 (NEMA 17) 56각 (NEMA 23) 56각 (NEMA 23)
감속기 내장 유성감속기 ✓ 유성감속기 ✓ 기어박스만
허용 토크 12 N·m 41 N·m 27~41 N·m
반복 정밀도 ≤ 15″ ≤ 15″ ≤ 10″ 🏆
감속비 옵션 6종 (1/15~1/50) 다양한 감속비 2종 (1/5·1/10)
기본가 425,000원~ 487,000원 345,000원
특징 소형·경량 · 좁은 공간 설계 고토크 산업용 고정밀 · 가성비
💡 RTPG42 선택 기준: 보유 모터가 42각(NEMA 17)이거나, 설치 공간이 좁아 소형 테이블이 필요한 경우, 또는 12 N·m 이하의 토크로 충분한 경량 부하 용도에 최적입니다.
Applications
주요 적용 용도
🔬

소형 정밀 검사 장비

42각 소형 모터와 결합해 컴팩트한 회전 검사 스테이지 구성 가능. 좁은 공간에서 ≤15″ 정밀도를 실현합니다.

비전 검사 광학 측정 소형 스테이지
🤖

소형 로봇 관절 / 서비스 로봇

42각 모터 기반의 경량 로봇 관절, 협동 로봇 손목부. 중공축으로 케이블 내부 관통이 가능합니다.

로봇 관절 협동 로봇 서비스 로봇
🎯

소형 인덱싱 / 분할 장치

6종 감속비로 다양한 공정 속도에 대응. 소형 조립 지그, 소형 용접 포지셔너에 적합합니다.

인덱싱 분할 장치 조립 지그
📡

소형 카메라 / 라이다 팬-틸트

드론, 소형 로봇에 탑재되는 카메라·라이다 회전 구동부. 42각의 경량 구조로 탑재 중량을 줄입니다.

카메라 팬틸트 라이다 드론 탑재
🔭

레이저 / 광학 스캐닝

소형 레이저 거리계, 3D 스캐너의 회전 스테이지. 중공축 통해 레이저 케이블 내부 배선이 가능합니다.

레이저 스캐너 3D 스캔 중공축 배선
🧪

연구소 / 교육용 실험 장치

소형 모터와 함께 저비용으로 고정밀 회전 실험 장치 구성. 프로토타입 개발에 빠르게 적용 가능합니다.

연구소 프로토타입 교육용
Structure
크로스 롤러 베어링 + 유성감속기 구조
⚡
42각 모터
→
☀️
유성감속기
→
🎯
크로스 롤러
출력
42각 모터의 고속 회전 → 유성감속기로 감속·토크 증배 → 크로스 롤러 베어링이 래디얼·액시얼·모멘트 하중을 동시에 지지하며 정밀 출력
크로스 롤러 베어링 — 3방향 하중 단일 구조로 동시 지지
유성감속기 내장 — 별도 감속기 없이 모터 직결
중공축 — 케이블·배관 내부 관통으로 깔끔한 배선
반복 위치 정밀도 ≤15″ — 약 0.004°, 반경 100mm 기준 약 7μm
일반 볼베어링 대비 강성 3~5배 높아 진동·충격에 강함
자기잠금 없음 — 정지 유지 필요 시 전자브레이크 필수
Motor Compatibility
결합 가능 모터 가이드
⚠ 핵심 확인사항: RTPG42는 42각(NEMA 17, 42mm×42mm) 전용입니다. 56각(NEMA 23) 모터와는 직결 불가합니다.

42각 스텝모터 추천

  • 플랜지42각 (NEMA 17)
  • 제어 방식오픈루프 / 클로즈루프
  • 권장 드라이버스텝모터 드라이버
  • 장점저비용, 배선 간단
  • 추천 감속비1/20~1/35

42각 BLDC 모터 고성능

  • 플랜지42각 (NEMA 17)
  • 제어 방식홀센서 / 엔코더
  • 권장 드라이버BLDC 드라이버
  • 장점고속, 정밀 속도 제어
  • 추천 감속비1/15~1/25
FAQ
자주 묻는 질문
RTPG42와 RTPG60 중 어떤 것을 선택해야 하나요?
보유 모터가 42각(NEMA 17)이거나 설치 공간이 협소해 소형 테이블이 필요하다면 RTPG42를 선택하세요.

더 큰 토크(41 N·m)와 더 다양한 감속비가 필요하다면 RTPG60(56각)을 선택하세요. RTPG42의 허용 토크는 12 N·m로, 무거운 부하가 필요한 경우에는 RTPG60이 적합합니다.
감속비 6종 중 어떻게 선택하나요?
빠른 회전이 필요하면 1/15 또는 1/20 (기본가, 추가비용 없음)을 선택하세요.
정밀한 저속 제어와 높은 토크가 필요하면 1/35~1/50을 선택하세요.
결정이 어려우시면 구매 전 help@motorbank.kr로 용도와 필요 토크를 알려주시면 추천해드립니다.
56각 모터를 갖고 있는데 어댑터로 연결할 수 있나요?
RTPG42는 42각 전용으로 56각 모터와 직결 불가합니다. 어댑터 플레이트를 사용하면 물리적 결합이 가능할 수 있으나, 이 경우 동심도 및 강성 문제가 발생할 수 있어 권장하지 않습니다. 56각 모터를 보유하신 경우 RTPG60 또는 RTG60을 선택하시는 것이 좋습니다.
자기잠금 기능이 있나요?
유성감속기는 자기잠금 기능이 없습니다. 전원 차단 시 부하에 의해 역구동될 수 있습니다. 수직 하중 유지, 경사면 정지 등 정지 상태 유지가 필요한 용도에는 전자브레이크 내장 모터를 함께 사용해 주세요.
허용 토크 12 N·m이면 실제로 어느 정도인가요?
반경 150mm(15cm) 위치에 하중이 걸린다면 약 8.2kgf(80N)까지 허용됩니다. 소형 지그, 경량 부품 인덱싱, 소형 로봇 관절에 충분한 수준입니다. 더 무거운 부하가 필요하다면 RTPG60(41 N·m)을 고려하세요.
Caution
구매·사용 전 필독 주의사항
⚡
전압 인가 후 반품·교환 불가. 연결 전 모터 사양 및 드라이버 설정 반드시 확인.
🔩
42각(NEMA 17) 전용. 56각·86각 모터 직결 불가. 구매 전 플랜지 규격 필수 확인.
⚙️
감속비 결제 후 변경·취소·교환 절대 불가. 1/15~1/50 중 신중히 선택.
🛑
자기잠금 없음. 전원 차단 시 역구동 가능. 정지 유지 용도에는 전자브레이크 필수.
📐
허용 토크 12 N·m는 정적 기준. 충격 하중 환경에서는 안전계수 2~3배 적용 권장.
📦
단순 변심 반품은 미개봉 상태 선불 택배 발송 필수. 개봉 후 반품 불가.
기본가 (감속비 1/15 · 1/20)
425,000원~
감속비 옵션에 따라 최대 +44,000원 · 150,000원 이상 무료배송
기술 문의: help@motorbank.kr
