32파이 원형 BLDC모터 BL3262-2450 24V 5000RPM 홀센서BLDC모터
  • 32파이 원형 BLDC모터 BL3262-2450 24V 5000RPM 홀센서BLDC모터

32파이 원형 BLDC모터 BL3262-2450 24V 5000RPM 홀센서BLDC모터

정격전압: 24V
무부하 회전속도: 5000rpm
무부하 전류: 0.35A
정격 회전속도: 3560rpm
정격하 전류: 1.2A
정격 토크: 0.05N·m
스톨 토크: 0.16N·m
공유
판매가
62,000원
모델명
BL3262-2450
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036089
32파이 원형 BLDC모터 BL3262-2450 24V 5000RPM 홀센서BLDC모터
0원
총 상품금액
총 할인금액
총 합계금액
구매안내



BLDC Motor · 24V
BL3262-2450

32mm 소형 BLDC 모터

⚡ 24V 🔄 3560 rpm 정격 🔩 0.05 N·m 정격토크 📐 32mm 직경 🔋 무부하 5000 rpm
주요 특장점
📐

32mm 초소형 바디

직경 32mm의 소형 바디로 공간 제약이 있는 시스템에도 자유롭게 장착 가능합니다.

⚡

24V 저전압 구동

24V 저전압으로 구동되어 임베디드 시스템, 배터리 기반 장비에 최적화된 설계입니다.

🔄

고속 무부하 5000 rpm

무부하 5,000rpm의 높은 회전수로 빠른 응답이 필요한 정밀 기기에 적합합니다.

🔵

BLDC 구조

브러시리스 구조로 마찰 마모가 없어 장수명, 저소음, 저유지보수 운전이 가능합니다.

💡

낮은 무부하 전류

무부하 전류 0.35A의 효율적인 전류 특성으로 에너지 절감 효과가 뛰어납니다.

🔩

스톨 토크 0.16 N·m

정격 토크 대비 3.2배의 스톨 토크로 순간 과부하 상황에서도 안정적인 구동.

핵심 수치
정격 전압
24
V
무부하 회전수
5000
rpm
정격 회전수
3560
rpm
정격 토크
0.05
N·m
스톨 토크
0.16
N·m
정격 전류
1.2
A
사양표
정격 전압V 무부하 회전수rpm 무부하 전류A 정격 회전수rpm 정격 토크N·m 정격 전류A 스톨 토크N·m
24 5000 0.35 3560 0.05 1.2 0.16
홀센서 사양 (2PPR)
🧲

홀센서 타입

디지털 출력 방식의 홀 효과 센서 3개가 내장되어 정밀한 정류 및 위치 감지를 지원합니다.

🔢

분해능 2 PPR

모터 1회전당 2펄스(2 Pulses Per Revolution) 출력으로 기본 속도 제어 및 방향 감지에 활용됩니다.

⚙️

3상 홀 신호

U / V / W 3채널 홀 신호로 6-스텝 정류 제어를 지원하여 ESC 및 BLDC 드라이버와 즉시 호환됩니다.

🔌

공급 전압

홀센서 공급 전압 5V (일반적), 출력은 TTL 레벨의 High/Low 디지털 신호로 MCU 직결이 가능합니다.

센서 타입Type 분해능PPR 채널 수CH 출력 신호Output 공급 전압Vcc 위상 간격Phase
Hall Effect 2 3 (U/V/W) TTL Digital 5 V 120°
ℹ️ 2PPR 홀센서 활용 안내: 홀센서 분해능(2PPR)은 단일 홀센서 채널 기준 측정값이며, 엔코더 방식의 고분해능 위치제어용 분해능과는 차이가 있습니다.
결선도 — Motor Wiring / Connector Pin Layout
결선도 (Motor Wiring Diagram)
⚡ Motor Wiring
BLDC · 8-PIN
ColorWire Definition
Phase Wires
YELLOW U
GREEN V
BLUE W
Power
RED VCC
BLACK GND
Hall Sensor
YELLOW Hu
GREEN Hv
BLUE Hw
Connector Pin Layout
K — Direction
View from mating face
8-PIN CONNECTOR
BLACK
GND
BLUE
W
GREEN
V
YELLOW
U
RED
VCC
BLUE
Hw
GREEN
Hv
YELLOW
Hu
PIN MAP
ROW 1 (Top)
BLACK → GND
BLUE  → W
GREEN → V
YELLOW→ U
ROW 2 (Bottom)
RED   → VCC
BLUE  → Hw
GREEN → Hv
YELLOW→ Hu



호환 드라이버

BDD-240

호환 볼륨 스위치 케이블

ACC-10




배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.

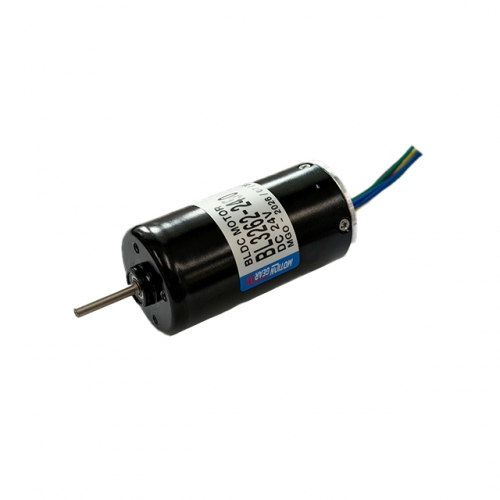

이미지 확대보기32파이 원형 BLDC모터 BL3262-2450 24V 5000RPM 홀센서BLDC모터
