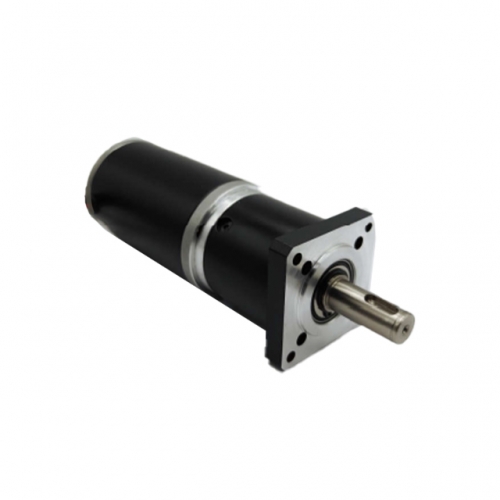

57파이 유성감속기어 BLDC모터 PGM57-BL5794 DC24V 브레이크 추가가능
  • 57파이 유성감속기어 BLDC모터 PGM57-BL5794 DC24V 브레이크 추가가능

57파이 유성감속기어 BLDC모터 PGM57-BL5794 DC24V 브레이크 추가가능

전압: 24V
감속비: 3.6~151
정격 토크: 9.5-398.6kgf·cm
정격 속도: 26~1111rpm
무부하 전류: 1000mA
정격 전류: 6300mA
공유
판매가
186,000원
모델명
PGM57-BL5794
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036109
감속비
기능
구매안내 PGM57-BL5794 — 유성기어드 BLDC 모터 94W
⚙️ PLANETARY GEAR ⚡ BLDC MOTOR 📐 Φ57MM 🔋 24V
Model · PGM57-BL5794
57각 유성감속기어 BLDC 모터
Φ57mm 유성감속기어 내장 BLDC 모터 — 감속비 1:3.6 ~ 1:151
⚡ 24V DC 🔵 BLDC 📐 Φ57mm 유성감속기어 ⚙️ 감속비 14종 💪 최대 토크 398.6 kgf·cm 🔄 모터 무부하 4000 rpm 📏 길이 42.1 / 57.1 / 72.1 mm
주요 특장점
⚙️
14종 감속비 라인업
1:3.6부터 1:151까지 14가지 감속비로 속도와 토크를 폭넓게 선택할 수 있습니다.
💪
고토크 출력
감속비 1:151 기준 정격 토크 398.6 kgf·cm의 높은 출력으로 고부하 애플리케이션에 적합합니다.
⚡
24V 단일 전압
24V 단일 전압으로 구동되어 산업용 DC 시스템에 간단하게 통합할 수 있습니다.
🔄
모터 4000 rpm 고속
모터 무부하 회전수 4,000rpm으로 감속 후에도 안정적인 출력 특성을 유지합니다.
🛡️
안정적인 전류 특성
무부하 전류 1,000mA, 정격 전류 6,300mA로 전 감속비에 걸쳐 균일한 전류 특성을 제공합니다.
핵심 수치
정격 전압
24
V DC
모터 회전수
4,000
rpm
무부하 전류
1,000
mA
정격 전류
6,300
mA
스톨 전류
／
mA
감속비 종류
14
종
전체 사양표
감속비 감속기 모터
정격 토크 스톨 토크 무부하 속도 정격 속도 무부하 전류 정격 전류 스톨 전류 길이 L 정격 전압 무부하 속도
kgf·cm kgf·cm rpm rpm mA mA mA mm V rpm
1:3.6 9.5 ／ 1111 833 1000 6300 ／ 42.1 24 4000
1:4.25 11.2 ／ 941 705 1000 6300 ／ 24 4000
1:5.33 14 ／ 750 563 1000 6300 ／ 24 4000
1:13 34.3 ／ 307 230 1000 6300 ／ 57.1 24 4000
1:15 39.6 ／ 266 200 1000 6300 ／ 24 4000
1:18 47.5 ／ 222 166 1000 6300 ／ 24 4000
1:23 60.7 ／ 174 130 1000 6300 ／ 24 4000
1:28 73.9 ／ 143 107 1000 6300 ／ 24 4000
1:47 124 ／ 85 63 1000 6300 ／ 72.1 24 4000
1:55 145 ／ 73 54 1000 6300 ／ 24 4000
1:65 171.6 ／ 61 46 1000 6300 ／ 24 4000
1:77 203.3 ／ 52 39 1000 6300 ／ 24 4000
1:81 213.8 ／ 49 37 1000 6300 ／ 24 4000
1:96 253.4 ／ 41 31 1000 6300 ／ 24 4000
1:121 319.4 ／ 33 24 1000 6300 ／ 24 4000
1:151 398.6 ／ 26 20 1000 6300 ／ 24 4000
감속기 박스 길이 (L)
감속기 길이 L (mm) 해당 감속비
42.1 1:3.6 / 1:4.25 / 1:5.33
57.1 1:13 / 1:15 / 1:18 / 1:23 / 1:28
72.1 1:47 / 1:55 / 1:65 / 1:77 / 1:81 / 1:96 / 1:121 / 1:151





결선도 — Motor Wiring / Connector Pin Layout
결선도 — Motor Wiring / Connector Pin Layout
결선도 (Motor Wiring Diagram)
⚡ Motor Wiring
BLDC · 8-PIN
ColorWire Definition
Phase Wires
YELLOW（굵은 선） U
GREEN（굵은 선） V
BLUE（굵은 선） W
Power
RED VCC
BLACK GND
Hall Sensor
YELLOW（얇은 선） Hu
GREEN（얇은 선） Hv
BLUE（얇은 선） Hw
Connector Pin Layout
K — Direction
View from mating face
8-PIN CONNECTOR
BLACK
GND
BLUE
W
GREEN
V
YELLOW
U
RED
VCC
BLUE
Hw
GREEN
Hv
YELLOW
Hu
PIN MAP
ROW 1 (Top)
BLACK → GND
BLUE  → W
GREEN → V
YELLOW→ U
ROW 2 (Bottom)
RED   → VCC
BLUE  → Hw
GREEN → Hv
YELLOW→ Hu




같이 사용 가능한 드라이버
