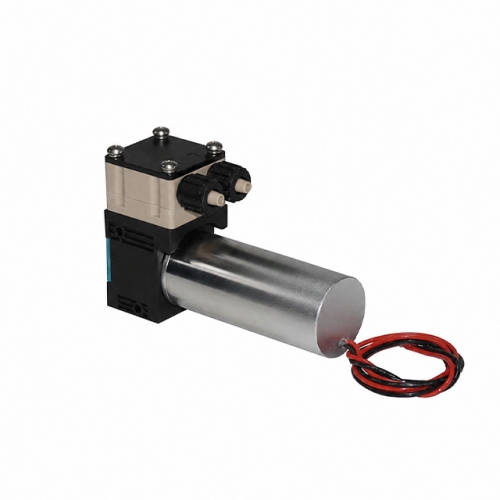

PWM 속도제어 액체 기체 겸용 펌프 자흡식 다이아프램 BLDC펌프 BWAP-2892U 에어펌프 워터펌프 고진공 고기압
  • PWM 속도제어 액체 기체 겸용 펌프 자흡식 다이아프램 BLDC펌프 BWAP-2892U 에어펌프 워터펌프 고진공 고기압

PWM 속도제어 액체 기체 겸용 펌프 자흡식 다이아프램 BLDC펌프 BWAP-2892U 에어펌프 워터펌프 고진공 고기압

워터에어겸용펌프
액체유량: 450ml/min
기체유량: 5L/min
액체 최대 압력: 0.25 MPa
기체 최대 압력: 0.12 MPa
진공도: -65kpa
양정: > 15 m
흡정: ≤ 7 m
소음: 65dB
공유
판매가
249,700원
모델명
BWAP-2892U
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036628
전압
구매안내 DC Brushless 미니 다이어프램 에어펌프 BAP-2892
DC Brushless · Diaphragm Pump · Gas & Liquid
BWAP-2892U

미니 다이어프램 기액 겸용 펌프

기체·액체 겸용, 고진공·고기압 이송, PWM 속도 제어 지원
6V / 12V / 24V 선택 가능
💧 기체·액체 겸용 💨 기체 5 L/min 🌀 -65 kPa 진공 ⏱️ 수명 10,000h 🎛️ PWM 속도 제어 🔵 BLDC 6V / 12V / 24V
주요 특장점
🔵

BLDC 모터 6V / 12V / 24V

브러시리스 구조로 마모 없는 장수명 구동. 6V / 12V / 24V 세 가지 전압 옵션을 제공하여 다양한 시스템 환경에 맞게 선택할 수 있습니다.

💧

기체·액체 겸용

기체 이송(5 L/min)과 액체 이송(450 ml/min)을 하나의 펌프로 처리. 다양한 매체에 유연하게 대응합니다.

🌀

-65 kPa 고진공

최대 -65kPa의 깊은 진공도를 실현하여 정밀 흡착·진공 이송 공정에 최적화된 성능을 제공합니다.

🎛️

PWM 속도 제어

0~5V 전압 조절 또는 PWM 신호를 통해 유량과 압력을 자유롭게 제어할 수 있습니다.

🔇

65 dB 저소음

기체·액체 겸용 대유량 모델임에도 65dB의 정숙한 운전으로 소음이 민감한 환경에도 적합합니다.

⏱️

10,000시간 내구 수명

공인된 무부하 수명 10,000h 보장. 브러시리스 구조로 유지보수 부담을 최소화합니다.

기액 겸용 펌프 특장점
💧 Gas & Liquid Dual-Use Pump
기체와 액체를 하나로—
진공·가압·액체 이송 올인원 펌프
BWAP-2892U는 기체(5 L/min, -65kPa 진공 / 0.12MPa 가압)와 액체(450 ml/min, 0.25MPa) 이송을 모두 처리하는 기액 겸용 다이어프램 펌프입니다. PWM 정밀 속도 제어와 FG 피드백 출력을 지원하여 산업·의료·분석 장비에 폭넓게 적용됩니다.
5 L/min
기체 유량
450ml
액체 유량
-65kPa
최대 진공도
10,000h
내구 수명
💧 BWAP-2892U 기액 겸용 이송 제어 흐름
🎛️
PWM 제어 신호
0~5V 또는
PWM 입력
→
🔵
BLDC 모터
6V / 12V / 24V
브러시리스 정밀 구동
→
⚙️
다이어프램
기체·액체
압축·흡입 작동
→
💧
기체·액체 이송
진공·가압·
액체 펌핑 출력
→
📊
FG 신호 출력
회전수 모니터링
피드백 제어
💧
기체·액체 겸용 다이어프램 구조
하나의 펌프로 기체(5 L/min)와 액체(450 ml/min) 이송을 모두 처리합니다. 다이어프램 방식으로 유체와 구동부가 완전히 분리되어 누액 위험이 없으며, 다양한 매체에 안정적으로 적용됩니다.
기액 겸용 설계
🌀
-65kPa 고진공 · 0.12MPa 가압
최대 -65kPa 진공과 0.12MPa 기체 가압을 하나의 펌프로 구현합니다. 정밀 흡착, 진공 이송, 가압 공급 등 다양한 공정 요구에 유연하게 대응합니다.
고진공·가압 겸용
🎛️
PWM·아날로그 정밀 속도 제어
파란색 선(0~5V 아날로그) 또는 PWM 신호로 유량과 속도를 무단 조절합니다. FG 출력으로 폐루프 피드백 제어가 가능하여 외부 MCU·PLC와 손쉽게 연동됩니다.
정밀 제어 지원
🛡️
PTFE·FFKM 고내화학 재질
펌프 헤드 PPS, 격막 PTFE, 밸브 시트 FFKM 재질을 적용하여 부식성 기체·액체 환경에서도 안정적으로 동작합니다. 반도체·분석·의료·화학 장비에 적합합니다.
고내화학성 재질
주요 적용 분야
💧 기체·액체 겸용 추천
🔧 적용 가능한 장비 유형
🔬
분석·계측 장비
가스 크로마토그래피, 수질 분석, 시약 액체 이송
🏥
의료·진단 기기
혈액 분석기, 소형 흡인기, 액체 시료 이송
🤖
자동화·로봇 시스템
진공 흡착 픽 앤 플레이스, 액체 정량 공급
🌱
환경·수처리 장비
수경재배 양액 공급, 수처리 폭기·액체 순환
🏭
소형 산업 자동화
정밀 공압·액압 제어, 소형 진공 챔버
🔬 분석·계측 장비 🏥 의료·진단 기기 🤖 진공 흡착 로봇 💧 액체 정량 이송 🌱 수경재배 양액 공급 🏭 소형 산업 자동화 🧪 실험실 기체·액체 이송
핵심 수치
기체 무부하 유량
5
L/min
액체 무부하 유량
450
ml/min
최대 진공도
-65
kPa
액체 최대 압력
0.25
MPa
제품 수명
10,000
시간
중량
200
g
인터페이스
🔌 4-Wire Control Interface
레드 (RED) 전원 양극 (+)
블랙 (BLACK) 전원 음극 (−)
블루 (BLUE) 0~5V 전압 가변 속도 조절 또는 PWM 제어
옐로 (YELLOW) FG 신호 출력 (회전수 피드백)
🎛️ PWM / 아날로그 속도 제어 안내
블루 선에 0~5V 직류 전압을 인가하거나 PWM 신호(0~100% Duty)를 입력하면 펌프 회전수와 유량을 단계적으로 제어할 수 있습니다.
노란 선의 FG 신호는 모터 회전 1회당 펄스를 출력하며, MCU·PLC와 연결하여 폐루프 피드백 제어 또는 이상 감지에 활용할 수 있습니다.
전체 사양표
전기 모터 MotorBLDC
전압 Voltage
6V | 12V | 24V
옵션 선택 가능
적용 매체 Applicable medium기액 통용 (기체·액체 겸용)
액체 무부하 유량 Free water flow450 ml/min
액체 최대 압력 Max water pressure0.25 MPa
기체 무부하 유량 Free gas flow5 L/min
기체 최대 압력 Max gas pressure0.12 MPa
최대 진공도 Max vacuum-65 kPa
양정 Pressure head> 15 m
흡정 Suction height≤ 7 m
소음 Noise65 dB
중량 Weight0.2 kg
무부하 수명 Life10,000 h
연결 호스 Hose suggest6mm × 4mm
재질 Material
펌프 헤드 : PPS
격막 : PTFE
밸브 시트 : FFKM
속도 제어 Speed control
0~5V 아날로그 전압 / PWM 제어
블루 선 입력 신호
FG 신호 출력 FG signal output
회전수 피드백 펄스 출력 노란 선
사용 시 주의사항
⚠️
펌프 입구에는 최소 30μm(마이크론) 이상의 여과 정밀도를 가진 필터를 반드시 장착해야 합니다.
설치 방법
1
하단에는 Ø2.4 깊이 6.8의 구멍이 4개 있으며, 셀프 태핑 나사 M3×7을 사용하여 판재에 고정 설치하는 것을 권장합니다.
2
측면 양쪽에는 R1.7 관통 구멍이 있으며, M3×55 나사를 사용하여 판재를 관통해 고정할 수 있습니다.
3
셀프 태핑 나사로 직접 고정하거나 기타 방식으로도 설치할 수 있습니다.
참고 사항
📌
본 제품의 일부 부품은 플라스틱 금형을 통해 제작되므로 사이즈상 오차가 존재하는 점 참고 부탁드립니다.
