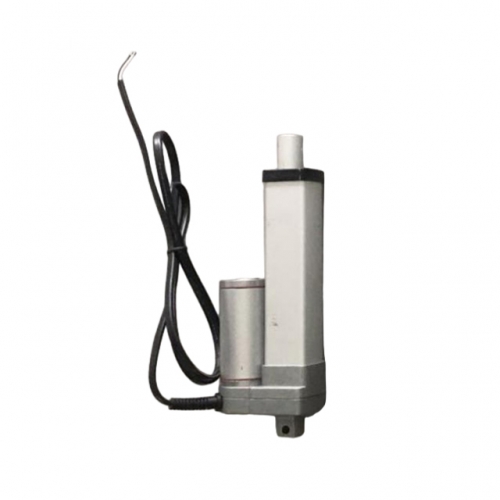

리미트스위치 내장형 리니어 액추에이터 LM3875-2225 DC12/24V 250N 22mm/s
  • 리미트스위치 내장형 리니어 액추에이터 LM3875-2225 DC12/24V 250N 22mm/s

리미트스위치 내장형 리니어 액추에이터 LM3875-2225 DC12/24V 250N 22mm/s

정격전압: DC 12V/24V
추력: 250N
속도: 22mm/s
스트로크 100mm/200mm
공유
판매가
159,000원
모델명
LM3875-2225
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036630
옵션 선택
구매안내

스트로크 선정 · 특주 길이 · IP 등급 제작

스트로크를 필요 거리보다 길게 잡으면 리밋스위치에 도달하지 못해 모터가 계속 구동되면서 소손될 수 있습니다. 장비 구조와 동작 범위를 알려주시면 필요 스트로크를 계산해 드립니다. 표준은 50mm 단위이나 필요한 길이로 제작 가능하며, 옥외 설치용 IP 등급 지정도 가능합니다. 특주 제작 시 최소 주문수량(MOQ)이 발생할 수 있습니다.

스트로크 선정 가이드 보기 →  |  선정·제작 문의 →

Linear Actuator · 12V / 24V
LM3875-2225

소형 리니어 액추에이터

⚡ 12V / 24V 💪 최대 하중 250 N ⚙️ 무부하 속도 22 mm/s 📐 바디 Ø38 mm 🔒 내장 리미트 스위치
주요 특장점
🔒

내장형 리미트 스위치

양방향 리미트 스위치가 바디에 내장되어 별도 외부 센서 없이 행정 끝점을 자동으로 차단합니다.

⚡

듀얼 전압 지원

12VDC 및 24VDC 버전을 제공하여 배터리 시스템, 산업 PLC 환경 등 다양한 전원 환경에 적용 가능합니다.

📐

소형 경량 설계

바디 직경 Ø38mm의 컴팩트한 설계로 협소한 공간에도 손쉽게 설치할 수 있습니다.

💪

최대 하중 250 N

250N의 안정적인 추력으로 소형 자동화 장비, 의료기기, 가구 자동화 등 다양한 분야에 활용됩니다.

🔄

빠른 구동 속도

무부하 시 22mm/s의 빠른 구동 속도로 생산성을 향상시키며 즉각적인 응답이 가능합니다.

🔌

간편한 배선

1M 케이블이 기본 포함되어 별도 배선 작업이 최소화됩니다. 2선 DC 연결만으로 정역 제어가 가능합니다.

핵심 수치
정격 전압
12/24
V
최대 하중
250
N
무부하 속도
22
mm/s
듀티 사이클
15
% Max
바디 직경
Ø38
mm
케이블 길이
1
M
치수 정보 (Dimensional Data)
L = S + 105 (mm)
S = 스트로크 길이 (mm)
S: 스트로크 길이 (mm)
L: 최소 설치 치수 (mm)
기본 오프셋: 105 mm
내장 리미트 스위치 사양
🔒

내장형 구조

리미트 스위치가 바디 내부에 통합되어 있어 별도의 외부 센서 부착 없이 즉시 사용 가능합니다.

↔️

양방향 보호

전진(Extend) 및 후진(Retract) 양 끝단에서 자동 차단되어 모터 과부하 및 기구 충돌을 방지합니다.

⚙️

자동 정지

행정 끝점 도달 시 모터 전원을 자동으로 차단하여 별도 제어 로직 없이도 안전한 운전이 가능합니다.

🔌

2선 간단 배선

리밋 스위치 신호선이 전원선에 통합되어 있어 DC 2선 배선만으로 방향 전환 및 자동 정지가 구현됩니다.

스위치 타입Type 동작 방향Direction 배선 방식Wiring 전압 범위Voltage 비고Remark
내장형 기계식 양방향 (전진/후진) 2선 DC 12 / 24 VDC Built-in Travel Limit
ℹ️ 듀티 사이클 주의: 본 제품의 최대 듀티 사이클은 15%입니다. 예를 들어 1분 동작 후 최소 5분 이상 휴지(冷却) 시간이 필요합니다. 연속 구동 또는 높은 부하 사이클이 요구되는 경우 산업용 고듀티 모델을 별도 문의하시기 바랍니다.
