56각 바이폴라 스테핑모터 NK235630 2상 1.8도 1N브레이크 장착가능
  • 56각 바이폴라 스테핑모터 NK235630 2상 1.8도 1N브레이크 장착가능
  • 56각 바이폴라 스테핑모터 NK235630 2상 1.8도 1N브레이크 장착가능

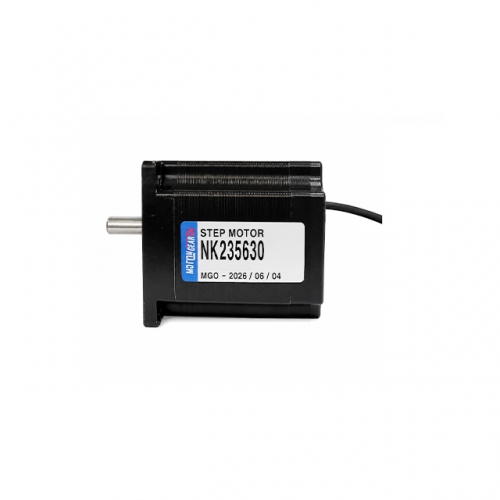

56각 바이폴라 스테핑모터 NK235630 2상 1.8도 1N브레이크 장착가능

정격전류: 3.0A
홀딩토크: 1 N·m
샤프트직경: 8파이
상 저항: 1.1 Ω ±10% (20℃)
상 인덕턴스: 3.5 mH ±20%
공유
판매가
39,800원
모델명
NK235630
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036636
기능
구매안내

NK235630 — 2상 스텝모터
⚙️ 2-Phase Stepper Motor 🎯 1.8° Step Angle 💪 1 N·m Holding Torque 🔒 DC24V Brake Option
STEPPER MOTOR · NK235630
56각 NK235630
2상 하이브리드 스텝모터 — 고정밀 위치제어 / 산업용 자동화
🔄 200 Steps/Rev ⚡ 3.0A / Phase 🌡️ Class B Insulation 🏭 Industrial Grade ⬆️ CW Direction 🔒 DC24V Brake 옵션
핵심 사양 요약
상수
2
Phase
스텝각
1.8
deg
정격전압
3.3
V
정격전류
3.0
A/Phase
홀딩토크
1.0
N·m
중량
0.7
kg
🎯
고정밀 스텝각
1.8° 스텝각으로 1회전당 200스텝을 구현. 마이크로스텝 드라이버 조합 시 최대 수천 분주 정밀도 달성 가능.
💪
고홀딩 토크
1 N·m의 높은 홀딩토크로 전원 인가 상태에서 외력에 의한 축 변위를 강력하게 억제.
⚡
낮은 상 저항
상 저항 1.1Ω으로 손실이 적고 효율적인 전류 제어가 가능. 고속 응답 특성에 유리.
🛡️
우수한 절연 성능
절연저항 100MΩ 이상(500VDC), 절연내력 500VAC/1분. B종 절연등급으로 산업 현장에 적합.
전기적 사양
항목 규격값
전원 / 상
상수Number of Phase 2 Phase
정격전압Rated Voltage 3.3 V
정격전류/상Rated Current/Phase 3.0 A
임피던스 특성
상 저항Rated Resistance/Phase 1.1 Ω ±10% (20℃)
상 인덕턴스Inductance/Phase 3.5 mH ±20%
절연
절연저항Insulation Resistance 100 MΩ 이상 (500VDC)
절연내력Dielectric Strength 500 VAC, 1분
절연등급Insulation Class B종 (Class B)
기계적 사양
항목 규격값
회전 특성
스텝각Step Angle 1.8° (200 Steps/Rev)
회전방향Direction of Rotation 시계 방향 (CW)
토크 / 중량
홀딩 토크Holding Torque 1 N·m
모터 중량Motor Weight 0.7 kg
스텝 구동 방식
🔄 Step Operation Guide 1.8° · 2-PHASE · HYBRID
⬛
Full Step
1.8°/step
200 steps/rev · 최고 토크 출력
▪️
Half Step
0.9°/step
400 steps/rev · 진동 감소
🔹
Micro Step
1/n°
드라이버 분주 설정 · 초고정밀
2상 하이브리드 스텝모터는 A상·B상 두 개의 권선을 순차적으로 전환하여 회전력을 발생시킵니다. 1.8°의 기본 스텝각으로 1회전당 200스텝의 오픈루프 위치 제어가 가능하며, 마이크로스텝 드라이버와 조합하면 훨씬 세밀한 분해능을 얻을 수 있습니다.
🖨️3D 프린터 / CNC
🔬정밀 스테이지
🤖로보틱스
🏭산업 자동화
🔭광학 장비
⚠ 오픈루프 제어 특성상 과부하 시 탈조(Step Loss)가 발생할 수 있습니다. 정격전류 3.0A를 초과하지 않도록 드라이버 전류를 설정하고, 적절한 방열 처리를 권장합니다.
결선도 (Motor Wiring Diagram)
⚡ Motor Wiring
2-PHASE · 4-WIRE
터미널색상정의비고
Phase 1 (A상)
A RED A+ A상 정방향
C GREEN A− A상 역방향
Phase 2 (B상)
B YELLOW B+ B상 정방향
D BLUE B− B상 역방향
DC24V 브레이크 장착 옵션
🔒 Electromagnetic Brake Option DC24V · 장착 가능
본 모터는 DC24V 브레이크 장착이 가능합니다.
브레이크 장착타입 전체 길이 = 기본타입 + 40mm
모터 사용 시 주의사항
⚠ 브레이크 전원이 차단된 상태에서는 모터를 구동하지 마십시오. 반드시 브레이크 전원을 인가한 후 모터를 구동해 주십시오.
⚠ 모터에 충격을 가하거나 두드리지 마십시오. 제품 손상 및 성능 저하의 원인이 될 수 있습니다.
※ 제품의 고장 및 안전사고 예방을 위해 반드시 위 사항을 준수해 주시기 바랍니다.
