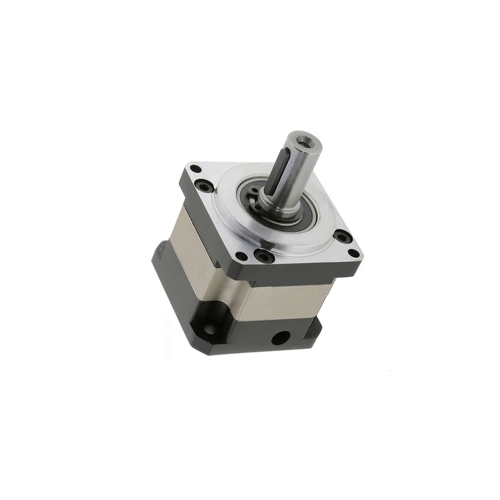

PGH60S-P03 고정밀 헬리컬 유성감속기 60각 (백래시 1단 ≤3arcmin / 감속비 1/3~1/100)
  • PGH60S-P03 고정밀 헬리컬 유성감속기 60각 (백래시 1단 ≤3arcmin / 감속비 1/3~1/100)
  • PGH60S-P03 고정밀 헬리컬 유성감속기 60각 (백래시 1단 ≤3arcmin / 감속비 1/3~1/100)

PGH60S-P03 고정밀 헬리컬 유성감속기 60각 (백래시 1단 ≤3arcmin / 감속비 1/3~1/100)

헬리컬 유성기어 구조로 백래시를 1단 ≤3arcmin(2단 ≤5arcmin)까지 관리한 60각 고정밀 유성감속기. 감속비 1/3~1/100 총 16종, 최대토크 45N·m, 최대효율 97%. 서보·스테핑·BLDC 모터에 어댑터로 간편 직결되어 별도 가공 없이 조립 가능합니다. 42각(PGH42) 대비 상위 토크가 필요한 로봇축·인덱스·정밀 위치결정축에 적합. 표준품 즉납, 백래시 사양 협의 생산 시 전 수량 실측 성적서 제공.
공유
판매가
175,000원
모델명
PGH60S-P03
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036743
감속비
구매안내








표준품 상시재고 · 즉납 백래시 협의 생산 · 특주 상담
HELICAL PLANETARY GEARBOX · 60각

PGH60S-P03 고정밀 헬리컬 유성감속기

서보급 정밀도를, 재고에서 바로.
모터를 키우는 대신 감속기를 더해 비용은 줄이고 제어는 안정시키는 선택입니다.

≤3 arcmin
백래시 (1단)
1/3~1/100
감속비 16종
45 N·m
최대토크
97 %
최대효율
PRECISION
3 arcmin = 0.05°

헬리컬 유성기어 구조로 치합이 부드럽고 진동·소음이 적으며, 백래시를 각도 기준 0.05° 수준까지 관리합니다. 멈추는 위치가 정확해야 하는 축을 위한 감속기입니다.

감속 단수 감속비 범위 백래시
1단 1/3 · 1/4 · 1/5 · 1/7 · 1/10 ≤ 3 arcmin
2단 1/12 ~ 1/100 ≤ 5 arcmin

※ 반전 정밀도가 중요한 축은 1단 감속비 범위에서 선정을 권장합니다.

WHY GEARBOX

모터를 키우지 말고, 감속기를 더하세요

토크가 부족할 때 모터·드라이버를 한 등급 올리면 세트 비용이 크게 뜁니다. 소형 모터 + PGH60S 조합이면 토크는 감속비로 얻고, 부하 관성비가 낮아져 튜닝이 쉬워지고 정착시간이 짧아집니다.

출력토크 ≈ 모터토크 × 감속비 × 효율  →  1 N·m 모터 × 1/10 ≈ 9.7 N·m

토크가 부족한 축은 모터·드라이버를 한 등급 올리는 대신 소형 모터에 PGH60S를 더하는 구성을 먼저 검토하세요. 부하 관성비가 낮아지고 전원 용량도 그대로 유지됩니다.

※ 출력토크는 이론값이 아닌 해당 감속비의 허용 출력토크를 기준으로 선정해야 합니다.

DEDICATED MOTOR

전용 스텝모터와 세트면 가공 없이 볼트 체결로 조립됩니다

PGH60S 장착용으로 설계된 전용 스텝모터 NK238633은 플랜지·축경·파일럿·PCD가 감속기 입력측에 맞춰져 있어 별도 어댑터나 가공 없이 체결됩니다. 그 외 모터(당사 BLDC·서보 포함)는 도면 확인 후 체결 가능 여부를 안내드립니다.

모터 종류 무가공 직결 비고 보기
NK238633 전용
2상 60각 스테핑 · 1.8° · PGH60S 장착용		 스테핑 ○ 전용 설계 주문제작 · 취소/반품 불가 모터 보기
그 외 스텝·BLDC·서보 (60각급) — 도면 확인 플랜지·축경·파일럿·PCD 대조 특주 상담
HOW TO SELECT

3단계로 스스로 고르는 선정 가이드

STEP 1
속도		 출력 RPM ≈ 모터 RPM ÷ 감속비
모터 3000rpm 기준 → 1/3: 1000rpm · 1/10: 300rpm · 1/50: 60rpm · 1/100: 30rpm
STEP 2
토크		 필요 출력토크가 해당 감속비의 정격·최대 출력토크 이내인지 확인
45N·m는 제품 최대값이며 모든 감속비의 정격이 아닙니다 — 아래 감속비별 성능표 참고
STEP 3
백래시		 반전 정밀도 중요 → 1단 (1/3~1/10, ≤3arcmin)  /  토크 우선 → 2단 (1/12~1/100, ≤5arcmin)

세 단계로 좁혀지지 않으면 특주 상담으로 문의해 주세요. 사용 모터 모델명 · 필요 토크 · 속도만 적어주시면 됩니다.

CUSTOM BACKLASH

백래시 사양, 협의해서 생산합니다

표준품은 위 백래시 보증 사양으로 재고 출고합니다. 더 타이트한 백래시가 필요한 경우 사양 협의 후 생산하며, 백래시는 생산 후 실측으로 확정되므로 전 수량 실측 성적서를 첨부해 드립니다. (협의 생산은 납기 별도 안내 · 특주 상담)

소형 축에는 → PGH42 시리즈 (42각) 보기 전용 모터 → NK238633 스텝모터 보기

※ 표기 사양 중 45N·m는 최대토크, 97%는 최대효율이며 전 감속비·전 운전점의 보증값이 아닙니다. 감속비별 정격 사양은 성능표를 확인하세요.

배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.

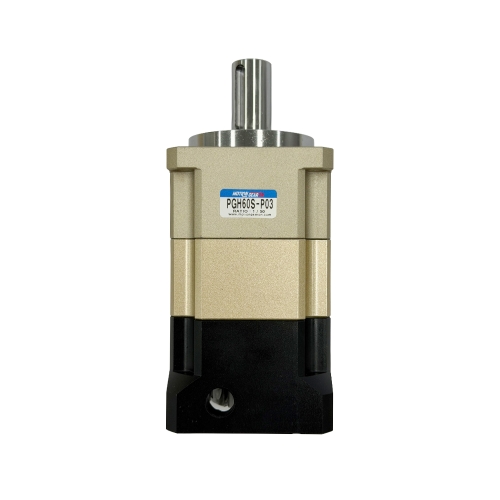

이미지 확대보기PGH60S-P03 고정밀 헬리컬 유성감속기 60각 (백래시 1단 ≤3arcmin / 감속비 1/3~1/100)
