DIAPHRAGM AIR PUMP · BRACKET TYPE · DC 12V
DAP-3657B
다이아프램
에어펌프
브라켓 마운팅 구조의 소형 DC 다이아프램 에어펌프.
진공펌프·흡입펌프·배큠펌프 겸용으로 사용 가능하며,
의료기기·진공포장기·치과기기·로봇청소기·온열침대에 최적화된 제품입니다.
유량 ≥5.3 L/min
출력 8W
DC 12V
수명 ≥2,000H
무게 240g
KC 인증 제품
39,700원
KC 안전 인증 획득 제품
인증번호 R-R-Mtb-DAP-3657B · 인증일 2022-05-03
방송통신기자재 적합등록 — 안전성 검증 완료
방송통신기자재 적합등록 — 안전성 검증 완료
다이아프램 왕복 운동으로 공기 흡입·배출 · IN/OUT 밸브 자동 전환
Key Specifications
핵심 사양
유량
≥5.3 L/min
직렬연결 기준 · 무부하
정격 출력
8 W
DC 12V 정격
수명
≥2,000 H
정격 조건 연속 수명
무게
240 g
브라켓 포함 경량 설계
⚠️
이 제품은 DC 12V 전용입니다. 12V 및 24V는 각각 별도 상품으로 판매됩니다. 주문 전 사용 환경의 전압을 반드시 확인하세요. 잘못된 전압 인가 시 모터 소손이 발생할 수 있습니다.
How It Works
다이아프램 작동 원리
다이아프램 펌프는 유연한 격막(다이아프램)의 왕복 운동으로 공기를 이송합니다. 밀폐된 구조로 기체가 모터와 직접 접촉하지 않아 오염 없이 청정한 공기를 이송할 수 있습니다.
1
다이아프램 하강 (흡입)
모터 편심 운동 → 다이아프램이 아래로 내려가며 체임버 부피 증가 → 진공 발생 → 흡입(IN) 밸브 열림 → 공기 유입
2
흡입 밸브 닫힘
체임버에 공기가 충분히 채워지면 흡입 밸브가 자동으로 닫힘 → 공기 역류 방지
3
다이아프램 상승 (압축·배출)
다이아프램이 위로 올라가며 체임버 부피 감소 → 압력 상승 → 배출(OUT) 밸브 열림 → 공기 배출
4
사이클 반복
①~③ 사이클을 고속 반복하여 연속적인 공기 흐름 생성 → 맥동이 있으나 소형·경량·오일리스 방식
💡
오일리스(Oil-free) 방식: 다이아프램 펌프는 윤활유가 필요 없고 기체가 모터와 접촉하지 않습니다. 공기 오염 없이 청정한 기체 이송이 가능해 의료기기·식품기계·분석장비에 널리 사용됩니다.
Bracket Type
브라켓 타입 — 고정 마운팅 설계
✅ 브라켓 타입 (이 제품)
나사 4개로 기기 내부 패널에 직접 고정 — 떨림·진동 최소화
브라켓이 히트싱크 역할 → 방열 유리
기계적으로 안정된 설치 → 장기 연속 운전에 적합
의료기기·산업장비처럼 견고한 설치가 필요한 환경에 최적
입출력 튜브 방향 고정으로 배관 설계 단순화
📦 일반 타입 (참고)
고무 발 또는 별도 홀더로 간이 설치
설치 위치 변경이 상대적으로 유연
진동이 기기 본체에 전달될 수 있음
소규모 프로토타입·실험 환경에 편리
Voltage Options
전압 옵션 안내
DC 12V ← 이 제품
차량·배터리·어댑터 환경, 소형 기기, 휴대용 진공포장기, 자동차 주변기기, 12V SMPS 시스템
DC 24V 별도 상품
산업용 제어반·PLC 시스템, 24V SMPS 환경, 장거리 배선(전압강하 적음), 산업용 장비
⚠️
12V 제품에 24V를 인가하거나 반대로 연결하면 모터가 즉시 소손됩니다. 전압을 반드시 확인한 후 전원을 연결하세요. 전압 인가 후에는 교환·반품이 불가합니다.
Applications
주요 응용 분야
🏥
의료기기
혈압계, 네뷸라이저, 흡인기 등 정밀 의료 기기의 공기 이송·흡입. 오일리스 방식으로 청정 공기 보장. KC 인증 획득으로 완제품 적용 시 인증 근거 확보.
📦
진공 포장기
식품·약품 포장용 소형 진공 포장기의 흡입 펌프. 배큠 체임버 내 공기를 빠르게 배출하여 밀봉 전 진공 상태 형성.
🦷
치과 기기
치과용 석션 장비, 타액 흡인기의 공기 흡입 모듈. 소형·경량 설계로 데스크탑 치과기기에 내장 가능. 청정 공기 요구 환경에 적합.
🤖
로봇 청소기
소형 로봇 청소기의 흡입 기구 또는 먼지통 진공 유지 보조 펌프. 소형·경량으로 로봇 내부 공간 효율적 활용.
🛏️
온열침대 / 에어매트
에어 채널 주입·배출, 온열 기기 내부 공기 순환 구동. 저소음 다이아프램 방식으로 취침 환경에서 소음 최소화.
🔬
분석 / 검사 장비
가스 샘플링, 기체 분석기의 시료 이송 펌프. 오일리스·비오염 방식으로 분석 결과에 영향 없이 시료 흡입 가능.

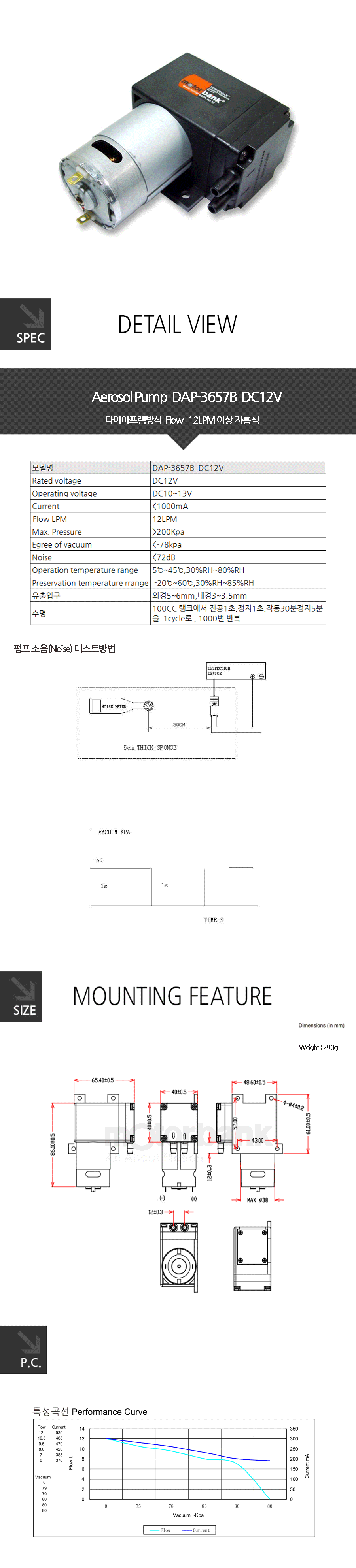

Full Specifications
전체 사양
| 항목 | 사양 |
|---|---|
| 모델명 | DAP-3657B (DC 12V 브라켓타입) |
| 동작 전압 | DC 12V (표준 재고) · DC 24V 별도 상품 |
| 정격 출력 | 8 W |
| 유량 | ≥ 5.3 L/min (직렬연결 기준) |
| 펌프 방식 | 다이아프램 (Diaphragm) · 오일리스 |
| 마운팅 방식 | 브라켓 타입 (Bracket Mount) — 나사 고정 |
| 수명 | ≥ 2,000 시간 (정격 조건) |
| 무게 | 약 240 g |
| 특수 전압 | DC 6V · DC 110V · DC 220V — 주문사양 (별도 문의) |
| 주요 용도 | 의료기기 · 진공포장기 · 치과기기 · 로봇청소기 · 온열침대 |
| KC 인증 | R-R-Mtb-DAP-3657B · 인증일 2022-05-03 |
| 판매가 | 39,700원 (+ 배송비 3,500원) |
FAQ
자주 묻는 질문
진공펌프와 에어펌프, 어떤 용도로 사용하나요?
DAP-3657B는 에어펌프(공기 주입)와 진공펌프(공기 흡입) 모두 사용 가능합니다. IN 포트에 튜브를 연결하면 흡입(진공)으로, OUT 포트에 연결하면 압축 공기 배출(에어펌프)로 사용합니다. 다이아프램 방식 특성상 정압과 부압 모두 발생시킬 수 있어 양방향 응용이 가능합니다.
24V 제품과 성능 차이가 있나요?
동일 구조에서 전압만 다른 제품입니다. 유량·압력 등 주요 성능은 동일하나, 24V 버전은 동일 출력에서 전류가 절반이어서 장거리 배선 시 전압강하 손실이 적습니다. PLC 기반 24V 산업 환경에는 24V 버전이, 차량·배터리·소형 기기 환경에는 12V 버전이 적합합니다.
브라켓 마운팅 나사 규격은 무엇인가요?
정확한 나사 규격 및 브라켓 치수는 제품 데이터시트를 통해 확인하시거나 모터뱅크 기술 문의(help@motorbank.kr)로 문의하세요. CAD 도면이 필요한 경우 모터뱅크 네이버 카페에서 다운로드하거나 1:1 문의로 요청하시면 제공받을 수 있습니다.
KC 인증이 있으면 완제품에 바로 적용할 수 있나요?
KC 인증(R-R-Mtb-DAP-3657B)은 이 부품 자체에 대한 인증입니다. 완제품(의료기기, 가전제품 등)에 탑재하여 판매할 때는 완제품에 대한 별도의 인증(예: 의료기기 허가, KC 안전인증 등)이 추가로 필요합니다. 부품 인증이 완제품 인증을 대체하지는 않습니다.
DC 6V, 110V, 220V 버전도 구매 가능한가요?
가능합니다. DC 6V · DC 110V · DC 220V는 주문사양(발주 후 제작)으로 상시 재고가 없습니다. 대량 구매 또는 특수 전압이 필요한 경우 모터뱅크 1:1 문의 게시판이나 전화(02-855-6201)로 납기와 최소 주문 수량을 문의하세요.
연속 운전이 가능한가요? 듀티사이클 제한이 있나요?
정격 조건에서 수명 ≥2,000시간을 보장하는 제품이나, 구체적인 듀티사이클(ON/OFF 비율) 제한에 대해서는 데이터시트 또는 모터뱅크 기술 문의를 통해 확인하세요. 일반적으로 소형 다이아프램 펌프는 연속 운전 시 발열 관리가 중요하며, 방열이 충분한 환경에서 설치하는 것을 권장합니다.
Cautions
사용 전 주의사항
⚡
전압 확인 필수: DC 12V 전용. 24V 인가 시 즉시 소손. 역극성 연결도 동일하게 손상.
💧
액체 이송 불가: 기체(공기) 전용 펌프. 물·오일 등 액체를 통과시키면 내부 손상.
🌡️
정격 조건 준수: 정격 전압·부하를 초과하면 수명이 급격히 단축되고 모터가 과열됩니다.
🔄
전압 인가 후 반품 불가: 한 번이라도 전압을 인가한 제품은 교환·반품이 불가합니다.
🏭
완제품 인증 별도 필요: KC 부품 인증이 있으나, 완제품에 탑재 시 완제품 별도 인증 필요.
🔧
설치 방향: 브라켓 고정 시 진동이 기기 본체에 전달되지 않도록 방진 처리를 권장합니다.
📋
DC 12V · 24V는 상시 재고, 그 외 전압(6V·110V·220V)은 주문사양입니다. 대량 구매 또는 특수 사양이 필요하신 경우 전화(02-855-6201 2번) 또는 help@motorbank.kr로 문의해 주세요.
Related Products
관련 에어펌프 제품
DAP-3657B · DC 12V · 브라켓타입 · 다이아프램 에어펌프 · KC인증
유량 ≥5.3 L/min · 8W · 수명 ≥2,000H · 의료·진공·치과·로봇 적용
DC 12V 브라켓타입
39,700원
KC인증제품
[모터펌프 스펙] DC12V, DC24V DAP-3657B DC진공 모터펌프는 상시공급이 가능하나 DC6V, DC110V, 그리고 DC220V는 가능하나 주문사양입니다.
