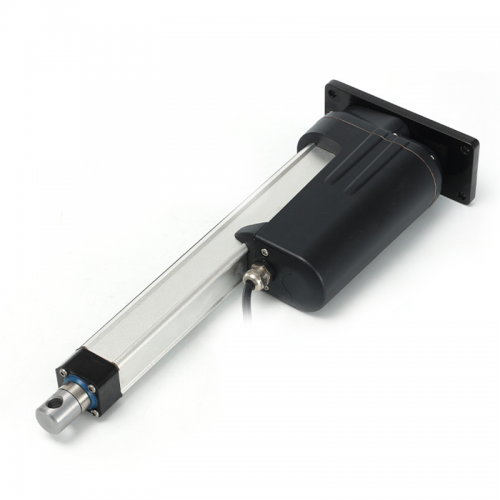

고추력 리니어액추에이터 LM-75230-48650N DC48V 추력 6500N(약 663kgf) 20mm/s 바닥 브라켓 체결 스트로크 50~1000mm 선택 태양광 추적장치용

HOME >

고추력 리니어액추에이터 LM-75230-48650N DC48V 추력 6500N(약 663kgf) 20mm/s 바닥 브라켓 체결 스트로크 50~1000mm 선택 태양광 추적장치용

DC48V로 6,500N(약 663kgf)을 밀어내는 전동실린더, 본체를 바닥이나 프레임에 볼트로 고정하는 방식 — 300mm를 약 15초에 움직여 힘과 속도의 균형이 좋고, 48V는 전류가 5~8A로 낮아 배선 손실이 적어 태양광 추적장치·옥외 설비에 유리 (260W). 옵션에서 스트로크 50~1000mm 선택 — 더 빠른 이송은 5,000N(48500N), 더 큰 힘은 7,000N(48700N) 확인

정가: ~~542,000원~~

판매가: 396,800원

제조사: 자사

모델명: LM-75230-48650N

구매혜택: 할인 : 적립 마일리지 :

배송비

0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비

지역별배송비

전라남도 보성군 벌교읍 장도리 4,000원
전라남도 진도군 의신면 모도리 4,000원
전라남도 진도군 조도면 4,000원
전라남도 완도군 청산면 4,000원
전라남도 완도군 소안면 4,000원
전라남도 완도군 생일면 4,000원
전라남도 완도군 보길면 4,000원
전라남도 완도군 노화읍 4,000원
전라남도 완도군 고금면 4,000원
전라남도 완도군 약산면 4,000원
전라남도 완도군 금일읍 4,000원
전라남도 완도군 금당면 4,000원
전라남도 완도군 군외면 황진리 4,000원
전라남도 완도군 군외면 영풍리 4,000원
전라남도 완도군 군외면 불목리 4,000원
전라남도 완도군 군외면 당인리 4,000원
전라남도 영광군 낙월면 4,000원
전라남도 여수시 화정면 하화리 4,000원
전라남도 여수시 화정면 조발리 4,000원
전라남도 여수시 화정면 제도리 4,000원
전라남도 여수시 화정면 적금리 4,000원
전라남도 여수시 화정면 월호리 4,000원
전라남도 여수시 화정면 여자리 4,000원
전라남도 여수시 화정면 상화리 4,000원
전라남도 여수시 화정면 낭도리 4,000원
전라남도 여수시 화정면 개도리 4,000원
전라남도 여수시 삼산면 4,000원
전라남도 여수시 묘도동 4,000원
전라남도 여수시 경호동 4,000원
전라남도 신안군 흑산면 4,000원
전라남도 신안군 하의면 4,000원
전라남도 신안군 팔금면 4,000원
전라남도 신안군 증도면 병풍리 4,000원
전라남도 신안군 장산면 4,000원
전라남도 신안군 지도읍 선도리 4,000원
전라남도 신안군 지도읍 어의리 4,000원
전라남도 신안군 자은면 4,000원
전라남도 신안군 임자면 4,000원
전라남도 신안군 압해읍 매화리 4,000원
전라남도 신안군 압해읍 고이리 4,000원
전라남도 신안군 압해읍 가란리 4,000원
전라남도 신안군 암태면 4,000원
전라남도 신안군 안좌면 4,000원
전라남도 신안군 신의면 4,000원
전라남도 신안군 비금면 4,000원
전라남도 신안군 도초면 4,000원
전라남도 목포시 율도동 4,000원
전라남도 목포시 달동 4,000원
전라남도 고흥군 도화면 지죽리 4,000원
전라남도 고흥군 도양읍 득량리 4,000원
전라남도 고흥군 도양읍 봉암리 4,000원
전라남도 고흥군 도양읍 시산리 4,000원
전라남도 고흥군 봉래면 사양리 4,000원
충청남도 태안군 근흥면 가의도리 4,000원
충청남도 서산시 지곡면 중왕리 4,000원
충청남도 보령시 오천면 효자도리 4,000원
충청남도 보령시 오천면 호도리 4,000원
충청남도 보령시 오천면 장고도리 4,000원
충청남도 보령시 오천면 원산도리 4,000원
충청남도 보령시 오천면 외연도리 4,000원
충청남도 보령시 오천면 삽시도리 4,000원
충청남도 보령시 오천면 녹도리 4,000원
충청남도 보령시 오천면 고대도리 4,000원
충청남도 당진시 신평면 매산리 4,000원
충청남도 당진시 석문면 난지도리 4,000원
경상북도 울릉군 울릉읍 4,000원
경상북도 울릉군 서면 4,000원
경상북도 울릉군 북면 4,000원
제주특별자치도 서귀포시 4,000원
제주특별자치도 제주시 추자면 4,000원
제주특별자치도 제주시 우도면 4,000원
제주특별자치도 제주시 4,000원
경상남도 통영시 산양읍 곤리 4,000원
경상남도 통영시 산양읍 연곡리 4,000원
경상남도 통영시 산양읍 추도리 4,000원
경상남도 통영시 산양읍 저림리 4,000원
경상남도 통영시 한산면 4,000원
경상남도 통영시 용남면 지도리 4,000원
경상남도 통영시 용남면 어의리 4,000원
경상남도 통영시 욕지면 4,000원
경상남도 통영시 사량면 4,000원
경상남도 사천시 신수동 4,000원
경상남도 사천시 마도동 4,000원
경상남도 거제시 둔덕면 술역리 4,000원
경상남도 거제시 장목면 시방리 4,000원
부산광역시 강서구 천성동 4,000원
부산광역시 강서구 성북동 4,000원
부산광역시 강서구 동선동 4,000원
부산광역시 강서구 대항동 4,000원
부산광역시 강서구 눌차동 4,000원
전라북도 부안군 위도면 4,000원
전라북도 군산시 옥도면 4,000원
인천광역시 중구 무의동 4,000원
인천광역시 옹진군 자월면 4,000원
인천광역시 옹진군 연평면 4,000원
인천광역시 옹진군 북도면 4,000원
인천광역시 옹진군 백령면 4,000원
인천광역시 옹진군 덕적면 4,000원
인천광역시 옹진군 대청면 4,000원
인천광역시 강화군 서도면 4,000원
인천광역시 강화군 삼산면 4,000원
인천광역시 강화군 교동면 4,000원

택배

방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호

상품코드: 1000035637

스트록길이

상품상세정보
상품구매안내
상품후기 (0)
상품문의 (0)

📐 60종 중에 뭘 골라야 할지 모르겠다면 — 선정 가이드에서 무게·속도·스트로크 정하는 법과 특별 제작 범위를 확인하세요 → 바로가기

고추력 리니어액추에이터 셀렉터

LM-75230 시리즈 60종 — 밀어내는 힘과 전압만 정하면 모델이 결정됩니다

3단계로 고르세요
1 움직일 무게를 kg으로 확인합니다 → 표의 왼쪽 열에서 그 이상인 힘을 찾습니다
2 장비 전원이 12V·24V·48V 중 무엇인지 확인해 해당 열을 봅니다
3 설치 방식(바닥 고정 / 핀 연결 / 위치 제어 필요)에 맞는 표를 고릅니다

힘은 여유 있게 고르세요. 표의 kg 값은 최대 추력을 그대로 환산한 것으로, 순간 최대치입니다. 실제 설계에서는 실부하의 2배 정도를 기준으로 고르시고, 비스듬히 밀거나 지렛대 구조라면 걸리는 힘이 더 커집니다. 판단이 어려우시면 구조를 알려주시면 계산해 드립니다.

① 바닥 브라켓 체결형 (N) — 36종

본체를 프레임이나 바닥에 고정하는 방식입니다. 스트로크 50~1000mm · 판매가 396,800원

밀어내는 힘	DC 12V	DC 24V	DC 48V
2,000N 약 204 kg	LM-75230-12200N 60 mm/s · 300mm를 5초	LM-75230-24200N 60 mm/s · 300mm를 5초	LM-75230-48200N 60 mm/s · 300mm를 5초
3,000N 약 306 kg	LM-75230-12300N 40 mm/s · 300mm를 8초	LM-75230-24300N 40 mm/s · 300mm를 8초	LM-75230-48300N 48 mm/s · 300mm를 6초
3,200N 약 326 kg	LM-75230-12320N 38 mm/s · 300mm를 8초	LM-75230-24320N 38 mm/s · 300mm를 8초	LM-75230-48320N 38 mm/s · 300mm를 8초
4,000N 약 408 kg	LM-75230-12400N 30 mm/s · 300mm를 10초	LM-75230-24400N 30 mm/s · 300mm를 10초	LM-75230-48400N 30 mm/s · 300mm를 10초
4,500N 약 459 kg	LM-75230-12450N 25 mm/s · 300mm를 12초	LM-75230-24450N 25 mm/s · 300mm를 12초	LM-75230-48450N 25 mm/s · 300mm를 12초
5,000N 약 510 kg	LM-75230-12500N 25 mm/s · 300mm를 12초	LM-75230-24500N 25 mm/s · 300mm를 12초	LM-75230-48500N 25 mm/s · 300mm를 12초
6,500N 약 663 kg	LM-75230-12650N 20 mm/s · 300mm를 15초	LM-75230-24650N 20 mm/s · 300mm를 15초	LM-75230-48650N 20 mm/s · 300mm를 15초
7,000N 약 714 kg	LM-75230-12700N 17 mm/s · 300mm를 18초	LM-75230-24700N 17 mm/s · 300mm를 18초	LM-75230-48700N 17 mm/s · 300mm를 18초
7,500N 약 765 kg	LM-75230-12750N 13 mm/s · 300mm를 23초	LM-75230-24750N 13 mm/s · 300mm를 23초	LM-75230-48750N 13 mm/s · 300mm를 23초
10,000N 약 1,020 kg	LM-75230-121000N 13 mm/s · 300mm를 23초	LM-75230-241000N 13 mm/s · 300mm를 23초	LM-75230-481000N 13 mm/s · 300mm를 23초
11,000N 약 1,122 kg	LM-75230-121100N 8.5 mm/s · 300mm를 35초	LM-75230-241100N 8.5 mm/s · 300mm를 35초	LM-75230-481100N 8.5 mm/s · 300mm를 35초
12,000N 약 1,224 kg	LM-75230-121200N 6.5 mm/s · 300mm를 46초	LM-75230-241200N 6.5 mm/s · 300mm를 46초	LM-75230-481200N 6.5 mm/s · 300mm를 46초

② 기본형 — 19종

양끝 핀 연결 방식입니다. 스트로크 50~800mm · 판매가 358,700원 · 발주 후 약 2주 소요

밀어내는 힘	DC 12V	DC 24V	DC 48V
2,000N 약 204 kg	LM-75230-12200 60 mm/s · 300mm를 5초	LM-75230-24200 60 mm/s · 300mm를 5초	–
3,000N 약 306 kg	LM-75230-12300 40 mm/s · 300mm를 8초	LM-75230-24300 40 mm/s · 300mm를 8초	–
3,200N 약 326 kg	LM-75230-12320 38 mm/s · 300mm를 8초	LM-75230-24320 38 mm/s · 300mm를 8초	–
4,000N 약 408 kg	LM-75230-12400 30 mm/s · 300mm를 10초	LM-75230-24400 30 mm/s · 300mm를 10초	–
4,500N 약 459 kg	LM-75230-12450 25 mm/s · 300mm를 12초	LM-75230-24450 25 mm/s · 300mm를 12초	–
6,500N 약 663 kg	LM-75230-12650 20 mm/s · 300mm를 15초	LM-75230-24650 20 mm/s · 300mm를 15초	–
7,000N 약 714 kg	LM-75230-12700 17 mm/s · 300mm를 18초	LM-75230-24700 17 mm/s · 300mm를 18초	–
11,000N 약 1,122 kg	LM-75230-121100 8.5 mm/s · 300mm를 35초	LM-75230-241100 8.5 mm/s · 300mm를 35초	–
12,000N 약 1,224 kg	LM-75230-121200 6.5 mm/s · 300mm를 46초	LM-75230-241200 6.5 mm/s · 300mm를 46초	LM-75230-481200 6.5 mm/s · 300mm를 46초

③ 홀센서 장착형 (E) — 5종

홀센서로 위치를 읽어 중간 정지·다축 동기 제어가 가능합니다. 스트로크 50~800mm · 판매가 396,800원

밀어내는 힘	DC 12V	DC 24V	DC 48V
2,000N 약 204 kg	LM-75230-12200E 60 mm/s · 300mm를 5초	LM-75230-24200E 60 mm/s · 300mm를 5초	–
3,200N 약 326 kg	–	LM-75230-24320E 38 mm/s · 300mm를 8초	–
11,000N 약 1,122 kg	LM-75230-121100E 8.5 mm/s · 300mm를 35초	LM-75230-241100E 8.5 mm/s · 300mm를 35초	–

힘과 속도는 맞바꿉니다

같은 모터에 기어비만 다르게 넣은 구조라, 힘이 세질수록 느려집니다. 2,000N은 초당 60mm로 빠르게 움직이지만, 12,000N은 초당 6.5mm로 천천히 밉니다.

300mm를 움직인다면 2,000N은 5초, 12,000N은 46초가 걸립니다. 속도가 중요한 개폐 장치라면 낮은 추력 쪽에서 고르고, 무거운 것을 확실히 들어야 하는 리프트라면 시간이 걸려도 높은 추력 쪽이 맞습니다.

세 계열의 차이

계열	설치 방식	스트로크	위치 제어	가격
기본형	양끝 핀 연결	50~800mm	끝단 자동 정지만	358,700원
N — 바닥 브라켓형	본체 바닥 고정	50~1000mm	끝단 자동 정지만	396,800원
E — 홀센서형	양끝 핀 연결	50~800mm	중간 위치 정지 가능	396,800원

기본형·N형은 끝까지 밀면 리미트로 자동 정지합니다. 켜고 끄는 것만으로 제어되므로 배선이 단순합니다.
E형은 홀센서 펄스를 세어 원하는 중간 위치에서 멈추거나 두 대를 같은 높이로 맞추는 동기 운전이 가능합니다. 2축 동기가 필요하면 전용 컨트롤러 DMC-129와 함께 구성하세요.

어디에 쓰나

농기계 · 특장차

트랙터 부착기 리프트, 살포기 개폐, 덤프 게이트. 차량 배터리 12V·24V를 그대로 사용합니다.

태양광 추적 장치

패널 각도 조절. 48V 라인과 저속·고추력 특성이 이 용도에 맞습니다.

산업용 도어 · 해치

대형 창고문, 환기창, 사일로 게이트, 축사 윈치 개폐.

승강 · 리프팅 설비

작업대 높이 조절, 무대 세트 승강, 검사 장비 위치 조절.

환경 · 수처리 설비

수문, 게이트 밸브, 슬러지 스크레이퍼 구동.

캠핑카 · 선박

팝업 루프, 해치 개폐, 침대 승강. 12V 배터리 구동입니다.

모델명 읽는 법

L M - 7 5 2 3 0 - 24 450 N

LM-75230 — 시리즈(프레임 규격)
24 — 전압 DC24V (12 / 24 / 48)
450 — 추력 코드 · ×10 = 4,500N (약 460kg)
N — 바닥 브라켓 체결형 (없으면 기본형, E는 홀센서형)

함께 준비할 것

전원 — 정격출력 260W(최대 400W) 기준으로 12V는 약 22~33A, 24V는 11~17A가 필요합니다. 배터리 구동이면 용량과 배선 굵기를 함께 확인하세요.
제어 — 전원 극성을 바꾸면 전진·후진이 됩니다. 스위치 방식이면 2극 토글이나 릴레이, 중간 정지가 필요하면 E형 + DMC-129 구성입니다.
고정 브라켓 — LM-75230 전용 LMB-70(7,700원)을 함께 준비하시면 설치가 편합니다.
도면 — 스트로크별 2D·3D 도면을 제공합니다. 설치 공간은 스트로크보다 본체 길이가 더 길다는 점을 감안해 확인하세요.

사용 전 확인
· 연속 운전용이 아닙니다. 정격 사용률에 맞춰 작동 후 휴지 시간을 두세요.
· 로드에 옆으로 미는 힘(측하중)이 걸리지 않도록 설치하세요. 휨은 고장의 가장 큰 원인입니다.
· 표의 속도는 무부하 기준입니다. 부하가 걸리면 느려집니다.
· 주문 제작 상품으로 단순 변심 반품이 어렵습니다. 선정을 먼저 확인하세요.

선정 상담
움직일 무게, 필요한 이동 거리, 허용 시간, 설치 방향(수평/수직/경사)을 알려주시면 적합한 모델을 확인해 드립니다.
상품문의 게시판 · help@motorbank.kr · 02-855-6201

스트로크 선정 · 특주 길이 · IP 등급 제작

스트로크를 필요 거리보다 길게 잡으면 리밋스위치에 도달하지 못해 모터가 계속 구동되면서 소손될 수 있습니다. 장비 구조와 동작 범위를 알려주시면 필요 스트로크를 계산해 드립니다. 표준은 50mm 단위이나 필요한 길이로 제작 가능하며, 옥외 설치용 IP 등급 지정도 가능합니다. 특주 제작 시 최소 주문수량(MOQ)이 발생할 수 있습니다.
