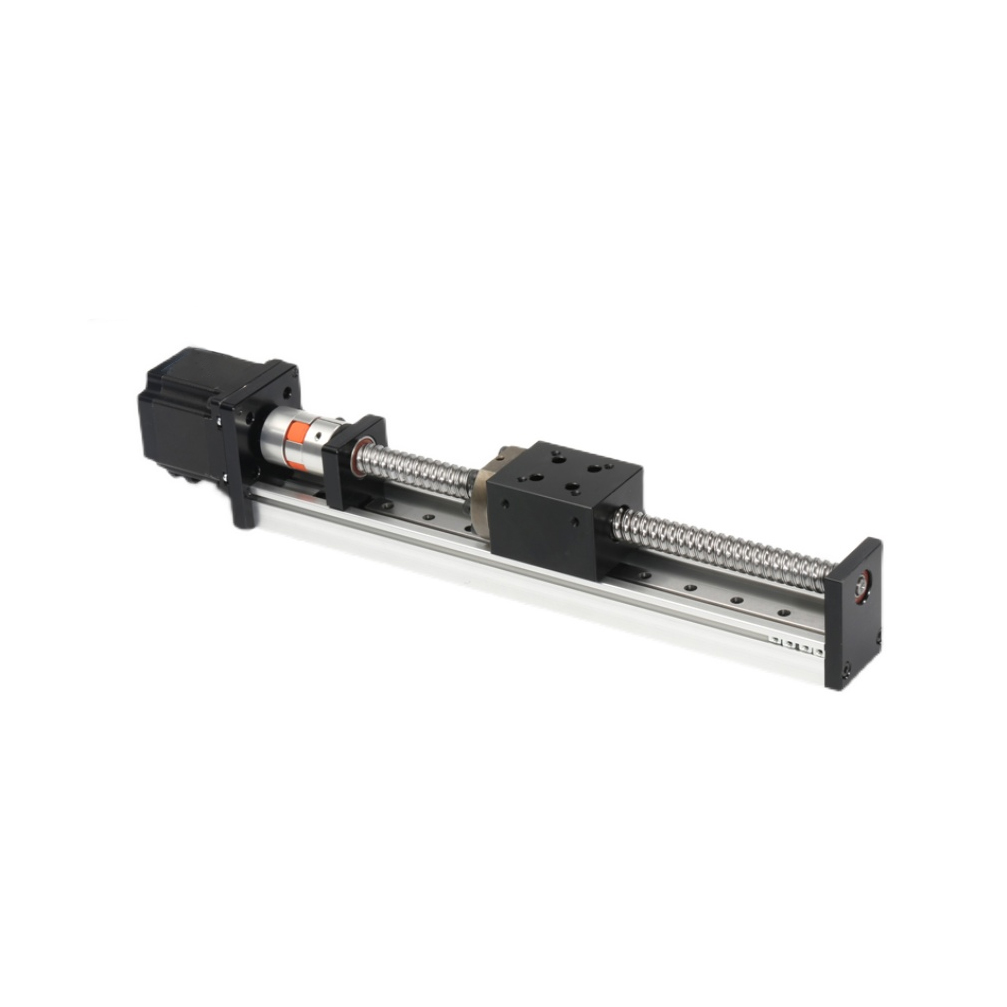

고속 리니어스테이지 스테핑모터 일체형 LSM4-NK235630-1204
  • 고속 리니어스테이지 스테핑모터 일체형 LSM4-NK235630-1204

고속 리니어스테이지 스테핑모터 일체형 LSM4-NK235630-1204

볼스크류속도 40mm/s
전류: 3A
수평최대부하: 40KG
수직최대부하: 30KG
스트로크: 50~400mm
공유
정가
223,300원
판매가
141,900원
모델명
LSM4-NK235630-1204
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000028779
스트로크(MM)
구매안내

모델명은 어떻게 읽나요? — 옵션 선택 가이드

LSM4 리니어스테이지의 모델명에는 구성이 모두 담겨 있습니다. LSM4-NK235630B-1605를 예로 들면:

표기 의미
LSM4스테이지 시리즈(사이즈)
NK235630장착 스테핑모터 사양 — NK23 = NEMA23 규격(57각) / 56 = 모터 길이 56mm / 30 = 정격전류 3.0A
B브레이크 장착 타입 (브레이크 전압 DC24V) — 수직 설치·정전 시 위치 유지가 필요하면 B타입을 선택하세요
1605 / 1610볼스크류 지름 16mm + 리드(1회전 이동량). 1605 = 리드 5mm(최대 50mm/s, 정밀 이송에 유리) / 1610 = 리드 10mm(최대 100mm/s, 고속 이송에 유리)

주요 사양

장착 모터NEMA23(57각) 2상 스테핑모터, 길이 56mm, 정격전류 3.0A (결선: 레드 A+ / 그린 A− / 옐로우 B+ / 블루 B−)
이송 속도1605: 최대 50mm/s · 1610: 최대 100mm/s
최대 부하수평 40kg / 수직 30kg
표준 스트로크50~1500mm — 주문 옵션에서 선택 (1500mm까지 표준 판매)
길이 계산스테이지부(레일) 길이 = 스트로크 + 150mm (모터부 제외). 예: 스트로크 400mm → 스테이지부 550mm
전체 전장은 여기에 모터부 길이가 추가되며, 브레이크(B) 타입은 브레이크 유닛만큼 모터부가 더 깁니다. 정확한 전장·취부 치수는 도면에서 확인하세요
브레이크(B타입)DC24V — 수직 설치 시 전원 차단에도 위치를 유지합니다
어떤 드라이버로 구동하나요?
장착 모터는 2상 스테핑모터(정격 3A)이므로 MSD-224(4A, 32분주) 등 2상 스텝모터 드라이버로 구동합니다. 아두이노·PLC의 펄스 신호로 위치·속도를 제어할 수 있으며, 정밀 분해능이 필요하면 MSD-228(256분주)을 선택하세요. 드라이버는 이 페이지 하단 관련상품에서 함께 구매할 수 있습니다. (MSD-224 보러가기)
원점·리밋 센서는 어떻게 구성하나요?
스텝모터 스테이지는 전원을 켤 때마다 기준점을 잡는 원점(홈) 복귀가 필수이며, 표준 구성은 원점 센서 1개 + 양끝 리밋 센서 2개입니다. 리밋 센서는 캐리지가 끝단에 충돌해 볼스크류·모터가 손상되는 것을 막는 안전장치입니다.

권장 조합 — 원점: 포토센서 SN04-A (광학식으로 감지 반복정밀도가 좋아 원점 복귀 정밀도에 유리) / 양끝 리밋: 유도형 근접센서 SN04-N ×2 (IP65·비접촉 무마모로 견고하며, 금속 캐리지를 별도 감지편 없이 직접 감지 — 장착 갭 3mm 이내 권장). 배선·예비품을 단순화하려면 3개 모두 SN04-N으로 통일해도 됩니다.

출력 타입은 아두이노·국산 PLC(싱크 입력) 기준 NPN을 기본 권장하며, 소스 입력 방식의 PLC를 쓰신다면 PNP를 선택하세요. 센서 감지 시 즉시 정지하도록 제어 프로그램에 반영하고, 수직 설치라면 브레이크(B) 타입과 함께 구성하시기 바랍니다.
고정·조립용 브라켓이 있나요?
네, LSM4 시리즈 전용 조립 브라켓 LSM4B-17이 있습니다. +형은 두 스테이지를 수평으로 직교시키는 XY 조합·바닥 고정용 연결 플레이트이고, L형은 스테이지를 세워서 조합(Z축)하거나 벽면·프레임 측면에 장착할 때 쓰는 직각 브라켓입니다. 두 대를 XY 2축으로 조합하는 구성도 브라켓으로 가능합니다 — 구성이 애매하면 장비 구조를 상품문의에 남겨 주세요.
2D·3D 도면(STEP)은 어디서 받나요?
도면 다운로드 폴더에서 스트로크별로 받을 수 있습니다. 찾으시는 스트로크의 STEP 파일이 없으면 상품문의에 남겨 주세요 — 확인 후 폴더에 추가해 드립니다.
표준에 없는 스트로크나 사양이 필요하면?
스트로크는 1500mm까지 주문 옵션에서 표준으로 선택할 수 있습니다. 1500mm 초과 길이나 엔코더 추가 장착 등 표준 옵션에 없는 구성은 특주 제작으로 대응합니다. 길이에 따라 배송 방법·비용이 달라지므로 개별 견적으로 안내해 드립니다 — 필요 스트로크·수량을 견적문의에 남겨 주세요.
스트로크는 어떻게 정하나요?
실제 필요한 이동 거리보다 약간 여유 있게, 그러나 과도하게 길지 않게 선택하세요. 스트로크가 필요 이상 길면 장비가 커지고 처짐·정밀도에 불리해집니다. 장비 구조와 동작 범위를 알려주시면 필요한 스트로크를 함께 계산해 드립니다.

작성: MotorBank 기술팀 · 실제 고객 문의를 바탕으로 작성 · 최종 업데이트: 2026-08-13





사용설명서 바로가기















결선:  레드A+ 그린A- 옐로우B+ 블루B-
